Circuit Momi Català (embarcador)

Olot escrigué:

Et proposo, Pere, que ho congelis fins el dia de Cal Gavatx i en parlem allà.

Gràcies Amadeu, no anava a fer res fins a final de mes, i volia assegurar-me bé parlant-tot a Cal Gavatx perquè encara tinc alguns dubtes sobre on posar els interruptors i altres cosetes dels mòduls

Pere

Daniel no sé res d'electrònica, podria ser un bon sistema, per poder-ho fer nesesito tenir tota la informació i el dibuix de l'esquema molt clar, o que no sigui car per poder-lo comprar
Quan tornem a casa si tinc l'esquema m'ho estudiaré

Daniel je ne sais pas res d'electrònica, cela pourrait être un bon système, par nesesito de pouvoir-pouvoir avoir toutes les informations et le scheix du régime mue clar, ou qui n'a pas suivi par puissance-quoi acheter
Quan rentre à la maison si tinc l'scheme m'ho je vais étudier

Pere

Pere,
els dos esquemes:
1) el retard
2) L'ajust de la brillantor és molt senzill


Busco patrons i veig si tinc tot el material disponible per construir una altra còpia.

el model és un model autònom dissenyat per executar un tren en un aparador.
la fotorresistència va quedar atrapada al vidre i la seva ocultació va provocar el funcionament del tren.
l'ajustament de brillantor atura el tren a la nit.

le modèle phographié est un système autonome destiné à faire fonctionner un train dans une vitrine de magasin.
la photorésistance était collée sur la vitre et son occultation déclenchait le fonctionnement du train.
le réglage de la luminosité permet d'arrêter le train la nuit.

Aneu fent que jo vaig mirant!!!

mallet73

tram47 escrigué:

Pere,
els dos esquemes:
1) el retard
2) L'ajust de la brillantor és molt senzill


Busco patrons i veig si tinc tot el material disponible per construir una altra còpia.

el model és un model autònom dissenyat per executar un tren en un aparador.
la fotorresistència va quedar atrapada al vidre i la seva ocultació va provocar el funcionament del tren.
l'ajustament de brillantor atura el tren a la nit.

le modèle phographié est un système autonome destiné à faire fonctionner un train dans une vitrine de magasin.
la photorésistance était collée sur la vitre et son occultation déclenchait le fonctionnement du train.
le réglage de la luminosité permet d'arrêter le train la nuit.

OK

Pere

Avui he fet una prova de muntatge de tot el conjunt, hauré de posar-li una potes al mòdul amb la barrera perquè m'ha costat molt muntar-lo i es podria trencar alguna cosa











Pere

Bravo Pere!

Ara només cal solucionar l'accionament de les barreres i ja ho tens!

Estic esperant els 10 interruptors de làmines per si no arriba a temps Daniel amb la cèl·lula fotovoltaica, ara començaré a corregir errors en el decorat tapant la separació entre mòduls i altres canvis que tinc pensats

Pere

Pere,
Encara estic buscant un circuit complet i operatiu!

Ets un geni, Pere.

Fins aviat, Ignasi.

tram47 escrigué:

Pere,
Encara estic buscant un circuit complet i operatiu!

Ok

Pere

Et felicito per la feina que fas, per treure's el barret!!!!!

tram47 escrigué:

Pere,
Encara estic buscant un circuit complet i operatiu!

https://www.amazon.es/dp/B01N3LQXTO/?coliid=I3EW4MXCGOQL0W&colid=4F12IGH5J115&psc=0

https://www.amazon.es/dp/B01CIBII84/?coliid=IS5YXA41HEA4L&colid=4F12IGH5J115&psc=0

Podria servir algun d'aquests Daniel?
Est-ce que l'un de ces Daniel pourrait servir?

Pere

si
aquests temporitzadors estan bé,
feu una visita a CHARLES, que us aconsellarà els models adequats.
Vaig trobar un circuit de cronòmetre complet en els meus calaixos, ho provo aquesta tarda.

però tinc més circuit sensible muntat i complet!

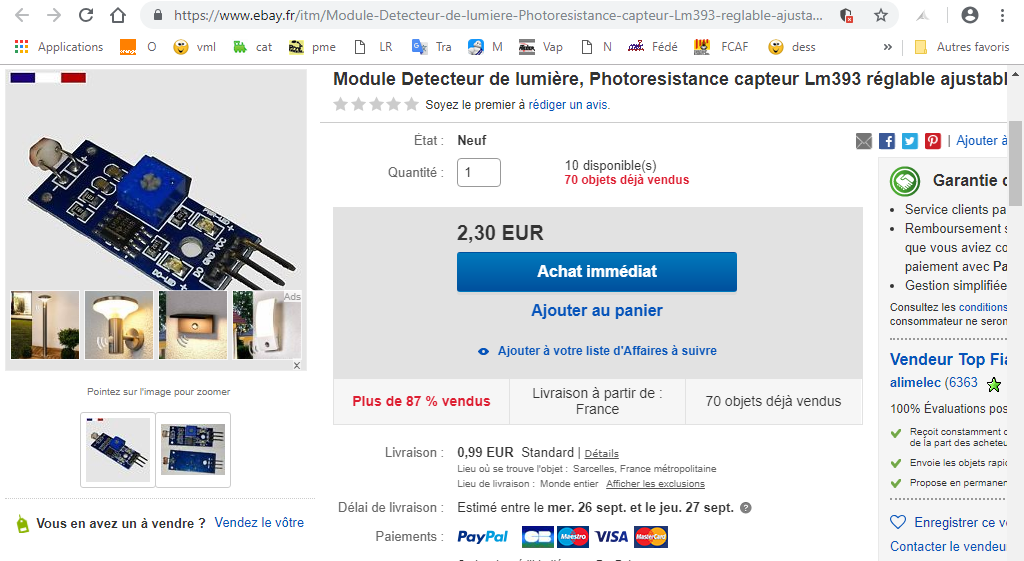

  Solució CHARLES o altres botigues!



i també:



Daniel.

Fa uns 16 anys vaig comprar aquest per a un mòdul en H0 que tenia, no ho vaig fer funcionar i no sé si pot servir ara
Il y a environ 16 ans j'ai acheté ça pour un module en H0 que j'avais, je ne l'ai pas fait fonctionner et je ne sais pas si ça peut servir maintenant







Daniel em poden orientar com muntar-lo.
Daniel peut me guider comment le monter.

Pere

excel·lent !!!
Acabo de llegir el manual d'usuari ràpidament.
és tot el mòdul que es necessita per a l'operació;
per a la detecció, un altre sistema interessant: l el sensor de pressió.( force capturer )
Utilitzo aquest sistema per operar la il·luminació de la producció de fàbrica de la petita unitat tractor
  la palet (el sensor) és lliscar sota un travesser.
el sistema ha estat funcionant molt bé durant anys.
és un sensor recuperat en un objecte publicitari.
però aquí hi ha alguns models:
excellent !!!
je viens de lire rapidement le mode d'emploi .
c'est tout à fait le module qu'il faut pour le fonctionnement;
pour la détection , un autre système intéressant :l le capteur de pression .( capteur de force )
j'utilise ce système pour faire fonctionner l'éclairage de la sortie de l'usine du petit loco-tracteur
la palette (le capteur) est à glisser sous une traverse.
le système fonctionne très bien depuis des années.
c'est un capteur récupéré sur un objet publicitaire.
mais voici des modèles :

No entenc què passa amb el mòdul temporitzador, li poso l'alimentació a 12V, li he posat el polsador, i he regula el potenciòmetre gairebé al mínim, apreto el polsador, s'encén el led però no he aconsegueixo fer funcionar cap dels motors que li he posat, he provat amb leds i bombeta de 12v i tampoc

Je ne comprends pas ce qui se passe avec le module de minuterie, j'ai mis la puissance à 12V, j'ai mis le bouton, et je règle le potentiomètre presque au minimum, j'appuie sur le bouton, la led est allumée mais J'ai mis, j'ai testé avec des LED et ampoule 12v et ni

Pere

1) ce 12 V.est bien stabilisé ? quel est ce transfo d'alimentation ?

1) què 12 V. està ben estabilitzat? Quin és aquest transformador de potència?

És un transformador que utilitzo per a proves, és similar al que aquesta posat al mòdul, el relé fa la seva funció, fa contacte

C'est un transformateur que j'utilise pour des tests, il est similaire à celui qui est placé dans le module, le relais fait sa fonction, fait contact

Pere

aquest transformador està molt ben estabilitzat.
  Vaig desmuntar molts d'aquests dispositius i he trobat que els components es redueixen al mínim i sovint són de mala qualitat.
el corrent de sortida (12 V.) sovint es veu alterat per "pics" de tensió que molesten i danyen els circuits mal protegits.
ce transfo n'est certainement très bien stabilisée.
j'ai démonté beaucoup de ces appareils et j'ai constaté que les composants sont réduits au minimum et souvent de mauvaise qualité.
le courant de sortie (12 V.) est souvent perturbé par des "pics" de tension qui perturbent et détériorent les circuits mal protégés .

Serà que els motors tenen més consum que el que aguanta el circuit? És el que se m'acut...

el muntatge i el suport del relé 5 A.
1) Comproveu que el circuit "555" estigui connectat al seu sòcol (si hi ha un suport).
2) segurament és el transformador, el circuit "555" és molt sensible als pics i variacions
de tensió.
una font d'alimentació regulada per un regulador "7812", un condensador és essencial
3). El transformador sens dubte no té regulació suficient.

le montage et son relais supportent 5 A.
1) bien vérifier que le circuit "555" est bien enfiché sur son support (si il y a un support).
2 ) c'est surement le transfo, le circuit "555" est très sensible au crêtes et variations
de tension.
une alimentation régulée par un régulateur "7812", un condensateur est indispensable .
3 ) le transfo ne possède certainement pas une régulation suffisante.

Mitjans escrigué:

Serà que els motors tenen més consum que el que aguanta el circuit? És el que se m'acut...

No és el problema m'han dit a Metro Ràdio que és un altre, l'hi he explicat i que he provat amb leds i bombetes de filaments de 12v i em diuen que no és un problema del mòdul
Ce n'est pas le problème qu'ils m'ont dit dans Metro Radio que c'est différent, je le leur ai expliqué et que j'ai essayé avec des LED et des ampoules à filament 12v et ils me disent que ce n'est pas un problème du module

tram47 escrigué:

el muntatge i el suport del relé 5 A.
1) Comproveu que el circuit "555" estigui connectat al seu sòcol (si hi ha un suport).
2) segurament és el transformador, el circuit "555" és molt sensible als pics i variacions
de tensió.
una font d'alimentació regulada per un regulador "7812", un condensador és essencial
3). El transformador sens dubte no té regulació suficient.

le montage et son relais supportent 5 A.
1) bien vérifier que le circuit "555" est bien enfiché sur son support (si il y a un support).
2 ) c'est surement le transfo, le circuit "555" est très sensible au crêtes et variations
de tension.
une alimentation régulée par un régulateur "7812", un condensateur est indispensable .
3 ) le transfo ne possède certainement pas une régulation suffisante.

Ara no tinc temps de donar moltes explicacions però es tracta de les connexions de la sortida de corrent, bé l'entrada 12V, bé l'interruptor, però em cal un cable amb conexsion a corrent a la sortida
Maintenant je n'ai pas le temps de donner beaucoup d'explications mais ce sont les connexions de la sortie courant, soit l'entrée 12V, soit le switch, mais j'ai besoin d'un câble avec connexion au courant dans la sortie



Pere
