 Mòdul MOMI-Català "La Fàbrica"

Ir abajo
Anar a pàgina : Previ  1 ... 9 ... 15, 16, 17  Següent
AutorMissatge
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 9:34 am

Molt bona idea super12
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 9:42 am

De mica en mica vaig anar donant forma al porex que tenia de servir de base a la sorrejada que estava preparant.



Cop de Dremel per aquí, cop de Dremel per allà... aquí surt el llaurat d'un camp.



Uns forats seran els solts del camí de terra





Aixamfranat de la base de les vies.





Paper de cuina encolat per aquí, i per allà...



I vet aquí l'aspecte final.




Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5471

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 9:46 am

Suposo que devies tenir l'aspirador a punt... neu

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 9:49 am

I tant! l'aspirador va tenir jornades molt intensives durant tots aquests dies. Sort en vaig tenir.

Mentrestant el moment d'anar a buscar sorra arribava. Durant el més de Juliol va fer uns dies molt clars i lluminosos que vaig aprofitar per a fer alguna fotografia panoràmica per a utilitzar com a fons de decorat, mentre anava a buscar sorra.

Algunes fotos de La Garriga, amb el Tagamanent al darrera...



O per els voltants de La Garriga...



Fins i tot una sortida que vaig fer a la Vall d'en Bas em va donar molt bones panoràmiques.



Amb el Puigsacalm al fons...



Més fotos del Tagamanent des de La Garriga...



Fotografies a tort i a dret, d'entre les que hauria d'escollir les que serien finalment impreses per a fer el decorat.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5471

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:08 am

Totes elles, precioses!

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1291

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:35 am

Aaaahh!!!....Ja deia jo que ho havia vist aquestes vistes!! Very Happy  I la vall d'en Bas...La via verda del Olot -Girona? pensativ angell Wink Very Happy
Unes fotografies molt maques quan la llum acompanya i el fotògraf ho sap captar!! aplaud aplaud
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:49 am

Només cal apretar el botó i la llum fa la resta. Very Happy
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5973

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 11:20 am

Tinc ganes de veure els propers passos, és instructiu
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 9:58 pm

Dons som-hi:

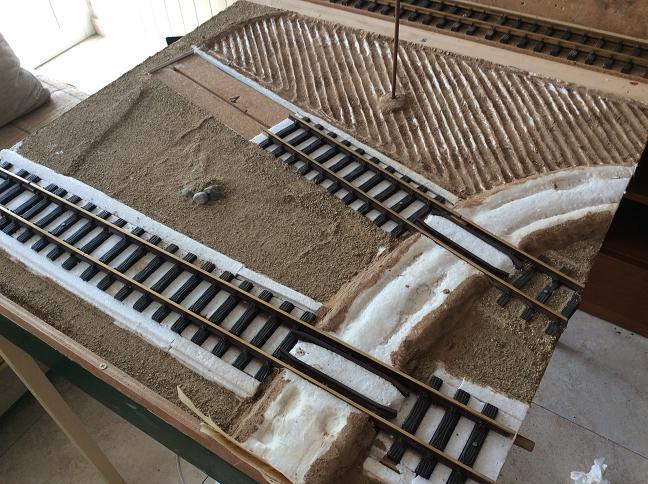

Després de recollir diversos tipus de sorres i de terres, primeres encolades de sorra.



La meva tècnica és pintar la superficie amb cola blanca diluïda aproximadament al 50% amb aigua i després amb una cullereta de postres posar la sorra per sobra, de manera bastant generosa.

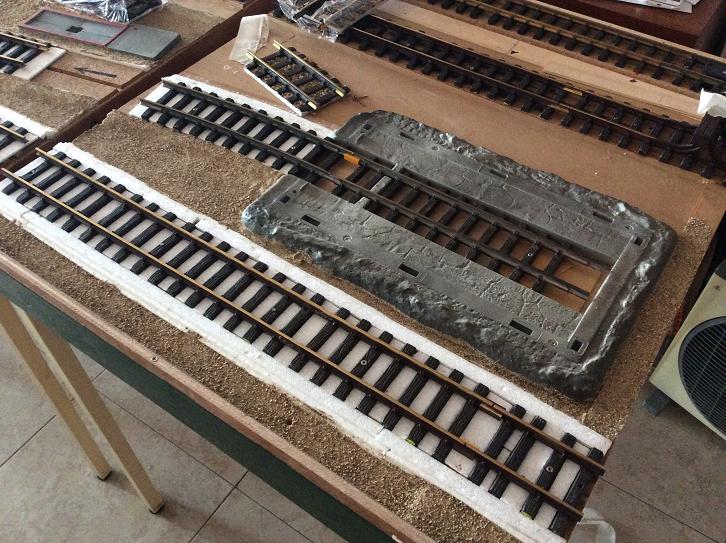

Les peces desmuntables tenen de tenir el seu balast o la seva sorra. Per això hi vaig enganxar el cartró que ja hem vist en una foto anterior. El film de plàstic és per a evitar que la cola es filtri per a sota i enganxi la peça que ha de poder desmuntar-se.



Sembla que va quedant be, però...



Un cop sec ve la primera decepció:

Passant l'aspirador hi ha una part que no ha quedat ben enganxada. És el camp. Per a obtenir el color del camp llaurat vaig agafar una mica de terra del camp. Aquesta terra és un desastre. Serà molt fèrtil, però a l'hora d'encolar-la em a donar molta feina. És un tipus de terra a no utilitzar.

Les demés sorres, però, semblen haver-se enganxat be.



Aquí es veu be com no s'ha enganxat com jo esperava.



Vaig tenir d'enganxar-la tres o quatre cops, i encara sempre es veu algun petit punt a on es veu blanc del paper de sota.


Editat per darrera vegada per Olot el Dl Set 18, 2017 10:49 pm, editat 2 cops en total
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:05 pm

Observació sobre l'aspirador:

Si mai feu aquesta feina i retireu la sorra sobrant no encolada amb l'aspirador, i teniu la sort de tenir un aspirador sense bossa, si teniu la cura de buidar i netejar el dipòsit abans de la feina, podreu recuperar la sorra aspirada per a reutilitzar-la.

ok
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:14 pm

Semblava que ja ho havia aconseguit i la terra de camp havia quedat enganxada al camp.

Era el moment de començar amb la grava.



La meva tècnica per encolar la grava: (amb cola blanca de fuster)
Primer de tot posar la grava a lloc. Amb l'ajuda d'un pinzell i amb molta cura, mirar de que quedi molt ben posada, pensant que aquesta ja serà la seva posició definitiva.
Amb un sitrell, gota a gota o amb rajolí molt fi, inundar tota la grava amb compte de no embrutar carrils ni travesses.
Tenir un drap sec o un paper de cuina per netejar possibles gotes que ens poguessin caure a sobre del carril.
La cola blanca ha d'estar diluïda amb aigua: tres parts d'aigua i una de cola + una gota de Fairi (rentaplats) per a que corri.
La grava quedarà tota blanca, i potser sortirà cola per a sota i els costats. No és cap problema: després de 24 hores la cola estarà seca i no es veurà.

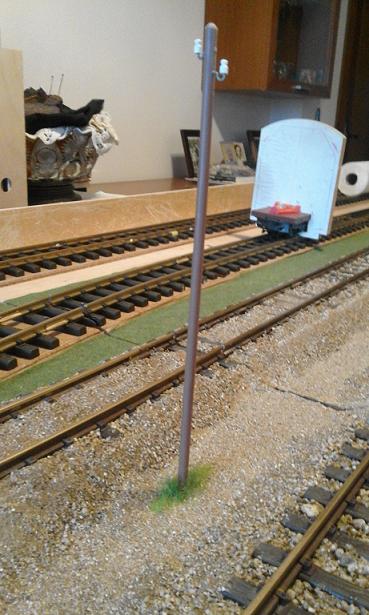

De mica en mica ja he fet tota la via de pas, que és la única que tindrà grava. La resta de vies són el ramal industrial privat, i no fan els mateixos manteniments que la companyia del ferrocarril a la que pertany la via de pas.



Es veu moll de cola tot al voltant de la grava. No passa res, perquè quan s'eixugui no es veurà.

Dues vistes de l'efecte que fa



Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:31 pm

Efectivament, al dia següent la cola ja no es veu pas.







El camí de terra en primer pla. Ja falta poc tros de mòdul a on calgui encolar sorra.



Això m'inspira a fer les primeres fotos de prova. Un sis-cents s'atreveix a ser el primer cotxe que travessa les vies. No hi ha cap perill: les vies encara no estan en servei.



El segueixo jo amb el meu Citroën Stromber

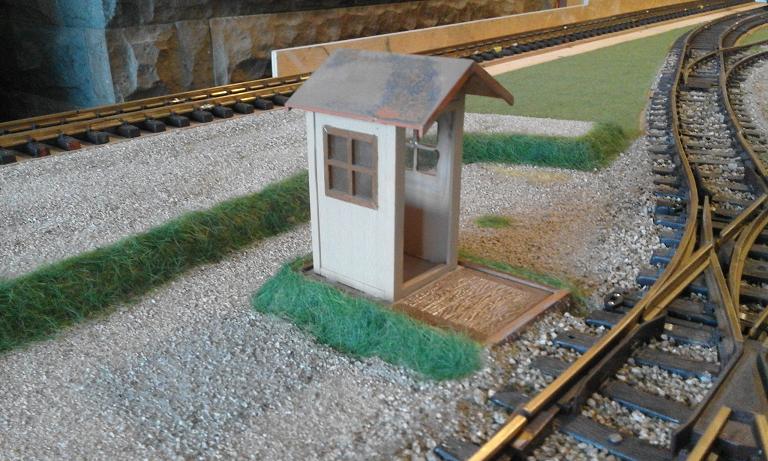

Tampoc està de més que provi la caseta de guarda-agulles, oi?  Wink

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 10:43 pm

En quant al decorat, malauradament amb la meva Ipad no es pot fer una foto panoràmica prou llarga com per a omplir els 4'2 metres de decorat. Hauran de ser tres fotos. Tot i així part del paisatge del decorat és provisional perquè La Fàbrica, quan estigui feta, prendrà bona part d'aquest decorat.

Les tres fotos seleccionades per el decorat són aquestes, i aniran posades per aquest ordre, d'esquerra a dreta:

La plana d'entrada a La Garriga, amb el Puig-graciós i el Tagamanent al fons.



El Puigsacalm vist des de Sant Esteva d'en Bas



I una vista de l'altre extrem de la Vall d'en Bas, entre Les Preses i Sant Privat



El primer és l'escenari d'allà a on visc jo, i els altres dos són dues vistes que es podien veure des del tren d'Olot.

(tot això contesta a la teva pregunta, Roger  Wink  )

Impreses sobre un paper continu a la mida desitjada, les vaig encolar al contraxapat del decorat amb una cola de esprai.

Per a amagar els talls entre una foto i l'altra, posaré dues façanes provisionals de dos edificis, que finalment quedaran substituïts per la Fàbrica quan estigui feta.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5471

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dl Set 18, 2017 11:33 pm

Bravo! applaud

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5973

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 6:35 am

Si portés barret me l treuria........
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 7:02 am

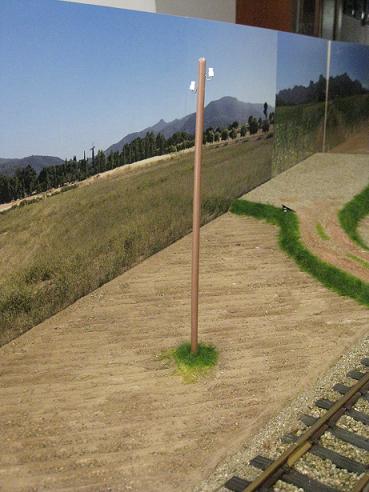

A cada pas els mòduls feien un canvi. Però al posar les fotos al decorat, el canvi era brutal.

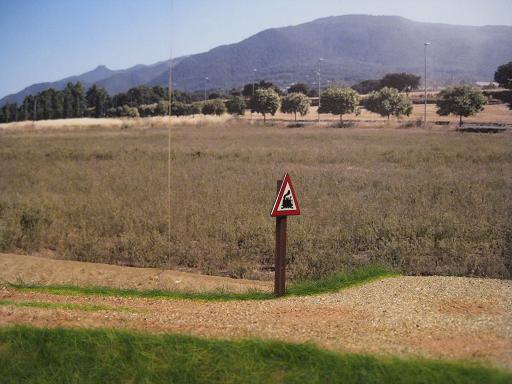

Al natural els nostres ulls distingeixen tres dimensions. Però en les fotografies, que només hi ha dues dimensions costa més de distingir què és el decorat i que té volum. A sobre, una foto de decorat hi fa molt. Quan vaig posar aquesta foto al Facebook la gent em preguntava quin pas a nivell era aquest.



Aquestes també enganyen





Fins i tot la caseta semblava prendre més realisme.




Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3507

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 9:17 am

Això és la perfecció. genial genial genial genial genial applaud applaud applaud applaud
Aquest sistema de posar sorra i grava és molt similar al que faig servir per la maqueta d'H0, però hi ha un petit detall, quan poses la sorra dius que s'entre-veu el fons, jo també m'hi trobava i ho vaig solucionar pintant prèviament el fons amb un color similar al de la sorra. en les zones a on hi ha d'haver herba també ho faig.
Fins aviat. Ignasi.
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 9:21 am

Dons trobo que és molt bona idea. ok
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1291

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 10:08 am

Si hi tant que queda respost. Very Happy Wink M'encanta la gent que aprecia el paisatge de la seva terra i la sap fusionar de fons amb un model a escala de una manera tant harmoniosa , subtil i de bon gust!!
Estic realment impresionat. Sort que estic assegut per que caurè de cul de lo BEN PARIT!!!! Opino com l'Ignasi.La perfecciò!!
formidable formidable 10 10 applaud applaud applaud applaud
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5471

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 10:32 am

Sí que està aconseguit, sí...!

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 72
Data d'inscripció : 17/09/2012
Nombre de missatges : 1396

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 10:59 am

Jo també ho crec
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 7:24 pm

Era el moment de fer els pals de telègraf. Per a mi aquest és un detall indispensable, perquè no puc imaginar una via de tren sense els pals de telègraf/telèfon al costat. Sense catenària si, però sense telègraf no puc.

Així dons, vaig partir dels pals Bachmann, i vaig fer les modificacions que ja vaig explicar fa temps en aquest fil:

http://trenscat.forosactivos.net/t579-pals-de-telegraf-telefon-millora-dels-pals-bachmann

En la imatge a l'esquerra és un pal original de Bachmann de tres files d'aïllants, com no es veien gaire a casa nostra. Al mig hi ha un pas que ja ha estat modificat i té només dues files d'aïllants, i a la dreta un pal que ha quedat pelat sense cap fila, i que està preparat per a rebre els aïllants que aniran enganxats directament al pal.



El següent pas, fer els suports dels aïllants. Per a tal fi vaig utilitzar un fil-ferro de 1 mm



Els aïllants LGB els vaig comprar a l'agost a Alemanya. Una gota de cianocrilat fixa perfectament els aïllants al seu suport



Aquí ja veiem un pal acabat i muntat. Fixeu-vos que ja han sortit herbes i tot.



Un altre pal



Aquí veiem tota la filera que porta l'electricitat al dipòsit de màquines de La Fàbrica. Només falta l'ultim pal, que el posaré a sobre de la torre d'aigua.



I aquí veiem la fila dels pals de telègraf.



Tant de bo que tinguessin continuïtat en els demés mòduls. angell
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 7:44 pm

Tal com heu pogut veure a les fotografies anteriors, ja han sortit herbes per a tot arreu. I això que durant l'estiu no va ploure ni gota!





Per a les herbes vaig utilitzar pelussa NOCH de 2'5, de 6 i de 12 mm. Tot i que a la foto el color es veu prou uniforme, vaig utilitzar pelusses de dos o tres colors diferents. També aquí vaig utilitzar cola blanca rapida.

Un altre detallet que vaig fer:



Aquest va ser fet amb un pin (dels de posar a la gorra o a la roba) comprat a Alemanya (Bertram Heyn, si no recordo malament). Un cop tret el parapeto que portava al darrera per a ser fixat a la roba, li vaig encolar un carril Märklin I amb cianocrilat. Després pintat color marró òxid i rovell de ferro per sobre amb la pintura fresca, més una capa de esprai de vernís mate.

Durant aquells dies vaig rebre la visita d'en Mitjans i d'en Tramblau, i varem poder fer aquesta foto, que és prou representativa, oi?  Wink



Donant per cabada tota la posada de sorra i d'herbes, vaig tapar amb tapis verd de FALLER tota la zona a on m'he estimat més no posar sorra ni res perquè més endavant hi ha d'anar la Fàbrica i per tant hi hauré de treballar. Ara per amagar la fusta, provisionalment hi ha el tapis. (tot i que la foto és borrosa es pot distingir be el tapís. Ho sento, però és la única foto que tinc del tapís)

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
tram47
Trenjardinaire Plus
avatar

Ubicació : Aquitaine, França.
Edat : 70
Data d'inscripció : 23/01/2009
Nombre de missatges : 1591

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 8:32 pm

Bonjour Amadeu
Ou as-tu trouvé et quelle est la référence de ce poteau .
Merci .
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20699

MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"   Dt Set 19, 2017 9:01 pm

Aquest poste és de construcció pròpia a partir dels pals Bachmann ref 92200
Ces poteaux sont construction maison depuis les poteaux Bachmann ref 92200




He explicat que d'aquests pals en faig aquestes modificacions:
J'ai éxpliqué que depuis ces poteaux j'en fais cettes modifications:




Hi ha aquest fil a on vaig explicar ja fa temps tots aquests procediments:
Il y a ce fil dont j'avais éxpliqué il y a quelque temps tous ces procedés.

http://trenscat.forosactivos.net/t579-pals-de-telegraf-telefon-millora-dels-pals-bachmann

Estic a la teva disposició si encara tens més preguntes. Sinó, el proper cap de setmana a casa t'ho podré explicar sobre el terreny.
Je suis à ta disposition si tu as encore des questions. Si non, le prochen WE je peux t'expliquer sur place.


Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Contenido patrocinado




MissatgeAssumpte: Re: Mòdul MOMI-Català "La Fàbrica"

Tornar a dalt Ir abajo

Mòdul MOMI-Català "La Fàbrica"
Tornar a dalt
Pàgina 16 de 17Anar a pàgina : Previ  1 ... 9 ... 15, 16, 17  Següent
 Temas similares
-
» Pas a nivell a Masquefa - MOMI Català
» nous moduls ferroviaris MOMI Català mallet73
» Circuit Momi Català (embarcador)
» Companyia KTK (Carrils i trens de Cargolia)
» MOMI de la Terrassa: mòdul Estació del Bac

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Circuits a escala IIm (Exteriors i interiors) :: Els vostres circuits interiors o modulars :: El circuit modular MOMI-
Canviar a:
