 Un tren en el terrat (un somni, encara) [Lluis7]

Veure tema anterior Veure tema següent Ir abajo
Anar a pàgina : Previ  1, 2, 3, 4  Següent
AutorMissatge
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dc Gen 11, 2012 9:14 am

Molt be ! ja tens un primer esquema !

Dóna l'impressió de que ja comences a tenir l'idea bastant clara. ok

En quant a les mides de les construccions, com a exemple podria ser-te útil les construccions de Pola. En el següent enllaç veuràs que entrant a cada construcció et dona les seves dimensions:

http://www.faller.de/App/WebObjects/XSeMIPS.woa/cms/page/pid.14.17.89/agid.1131.1181/ecm.ag/Bahnh%C3%B6fe.html
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dc Gen 11, 2012 10:11 am

Gracies Amadeu, molt bon enllaç !! Veig que amb 30-35 cm en tindre prou ok
buff, el cap em vull d'idees, mes que d'esquemes, pero lo pitjor es que no veig l'hora de poder posar-mi Very Happy
fins i tot m'havia plantejat començar a comprar "material" !!
paciencia, lluis, paciencia Rolling Eyes
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Gen 15, 2012 8:07 am

Una altre foto que he trobat per internet que et pot ser un referent. Observa que l'estructura és de fusta, i en canvi les vies ofereixen un aspecte ben real.



(foto Drha Servis sro)
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Gen 17, 2012 10:57 am

ostres, quina xulada. queda molt ferm, ja ho crec. no es veu ben be si son llistons o "tablero" sencer, pero en qualsevol dels dos casos, el aspecte es molt natural.
gracies de nou per donar-me idees.
avui li he demanat el martell percutor a un amic, si m'el deixa per aquest cap de setmana, potser començare a enderrocar las jardineres !!
ja os anire explicant ...
salut !!
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Gen 17, 2012 6:04 pm

Els llistons tenen l'avantatja de permetre el desaigüe, mentre que el tauler potser l'hauries de protegir amb algun tipus de tela asfàltica o similar.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Gen 24, 2012 5:11 am

Olot escrigué:
Els llistons tenen l'avantatja de permetre el desaigüe, mentre que el tauler potser l'hauries de protegir amb algun tipus de tela asfàltica o similar.

la ideia seria fer armaris a sota del taulell, aixi que els llistons mes aviat pensaba en deixar-los engantxats. el drenatge pensaba fer-lo donant un lleuger desnivell. en fi, no fare res fins que pugui veure en viu alguns dels vostres circuits reverent

pero la primera pedra ja està posada. o mes ben dit, treta Laughing
aquest cap de setmana he començat amb las feinas d'enderroc de las jardineres. em queda com a minim altre cap de setmana de "picar" pero deu n'hi do la de runa que ja he tret.
un parell de fotos ...

del inici



i del final


no es res del altre mon, pero em fa il.lusio de pensar que es el primer pas ok
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Gen 24, 2012 5:23 am

Te mèrit d'enderrocar tot això sense fer malbé cap rajola del terra. super12
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Gen 24, 2012 5:38 am

Olot escrigué:
Te mèrit d'enderrocar tot això sense fer malbé cap rajola del terra. super12

he anat amb molta cura. tremolo nomès de pensar en posibles filtracions triste6
tot i aixi, si que n'he trencat una Crying or Very sad que enseguida vaig "arreglar" de moment amb morter
per sort, tot aquest troç anirà cobert amb la pèrgola. peró aixo serà Fase 2 i tant de bo pugui tindre-la enllestida per Setmana Santa. Ara tinc uns dies de vacances, aixi que penso avançar força.
o aixo espero angell
Tornar a dalt Ir abajo
peps
Trenjardinaire Plus
avatar

Ubicació : vic
Edat : 50
Data d'inscripció : 04/02/2009
Nombre de missatges : 1638

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Gen 29, 2012 10:17 am

Lluis no ser si et pot ser d`interes aquest video , no es una terrasa

pero l`ida de com esta aixecat pot ser interesant.

salutacionshttp://www.youtube.com/user/hotelkrogen

PEP
Tornar a dalt Ir abajo
peps
Trenjardinaire Plus
avatar

Ubicació : vic
Edat : 50
Data d'inscripció : 04/02/2009
Nombre de missatges : 1638

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Gen 29, 2012 10:19 am

Prova ara aquest link que abans m`he quivoca

http://www.youtube.com/user/hotelkrogen

salutacions

PEP
Tornar a dalt Ir abajo
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Gen 29, 2012 12:09 pm

peps escrigué:
Prova ara aquest link que abans m`he quivoca

http://www.youtube.com/user/hotelkrogen

salutacions

PEP

Si senyor, la ideia seria aquesta, (salvant las distancies amb tant impresionant circuit, es clar Rolling Eyes ) i sustituin els postes o pilars per esquadres a la paret.
Tot i aixi, penso que la base metálica (em sembla que es de xapa, oi?) no deu donar una massa bona sonoritat, no et sembla?
moltes gràcies per l'enllaç, Pep !!

per cert, ja tinc derruides totes las jardineres. estic baldat, pero tenia que tornar la maquina, aixi que em fet una mica d'hores extres !!
no poso fotos perque nomes es veuria runa i mès runa !!
ara em quedan 5 o 6 viatjes a la deixalleria i anirem a per la fase 2: pèrgola.
au, mica en mica ... Wink
Tornar a dalt Ir abajo
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Feb 19, 2012 8:51 am

Tinc el esquema del circuit mitg perfilat i m'he adonat de que no podrè utilitzar curves de R3 en els bucles de retorn dels dos extrems i que em tindrè que "conformar" amb curves R2. Crieu que aixo hem penalitzarà molt ?? La veritat es que no tinc altre opció, aixi que ... Wink

Un altre pregunta de principiant Embarassed . Tinc força decidit decantar-me per digital, pero no se si aixo m'impedirà fer circular els meus (futurs) trens en circuits analogics. Hi ha manera de compatibiltzarlos??

Gràcies pel vostre ajut !!
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Feb 19, 2012 9:22 am

Les màquines digitals circulen amb tota normalitat en circuits analògics. No pateixis pas per això. Very Happy
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dg Feb 19, 2012 9:25 am

Olot escrigué:
Les màquines digitals circulen amb tota normalitat en circuits analògics. No pateixis pas per això. Very Happy

Fantastic Amadeu !! Gràcies per la ràpida resposta. ok
Doncs es un factor mes per decantar-me definitivament pel digital Very Happy
Tornar a dalt Ir abajo
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 13, 2012 8:14 am

Ho sento, companys: mes preguntes de principiant.
He vist en un fil del forum el tema del canvi de polaritat electrica en el bucle de retorn, en el que s'han d'aillar las vies i fer zones. En el cas de digital, quina precaucio, instal.lacio, elements, s'han de tindre en conte?
I per altre banda: entenc que a la Central 55106 li hauré d'afegir el transformador (el 50110, de 5,5A per exemple?) i els corresponents pupitres de control (5080N?) Dic un disbarat?
i per ultim, per que s'utilitza el intercambiador automatic de vias 10153??
gracies, gracies, gracies ... por
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 13, 2012 8:32 am

La referència 10153 de LGB és un tram amb un tall aïllant al carril.

En un bucle de retorn, un triangle, raqueta, o a qualsevol tipus de figura en que els carrils es troben oposadament invertits, cal fer algun sistema per a evitar el curtcircuit.

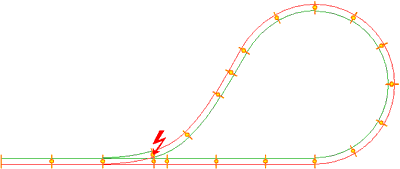

Ja sigui amb la raqueta de retorn



amb el bucle



o amb el triangle



Hi ha diferents sistemes, que sempre es basen en fer un tram aïllat de la resta del circuit, tan en digital com en analògic.

Aquest tema ja s'havia tractat aquí:

http://trenscat.forosactivos.net/t641-bucle-de-retorn-en-via-unica
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 13, 2012 9:16 am

Efectivament, Amadeu, al llegir aquest fil es quan m'han surtit els dubtes, pero no hem queda clar quin es el dispositiu que necesito ... nose
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 13, 2012 9:40 am

Dons si et sembla be, continuem tractant el tema en el fil corresponent.

http://trenscat.forosactivos.net/t641p15-bucle-de-retorn-en-via-unica#8969
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dc Mar 14, 2012 6:58 am

Olot escrigué:
Dons si et sembla be, continuem tractant el tema en el fil corresponent.

http://trenscat.forosactivos.net/t641p15-bucle-de-retorn-en-via-unica#8969

I tant ok
Voy p'alla ...
Tornar a dalt Ir abajo
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dl Mar 19, 2012 2:40 am

Un esquema basic de com plantejo el circuit.
La versio demo del Anyrail nomes permet 50 elements, aixi que no puc fer massa "filigranas"
Espero que serveixi perque us feu una ideia Wink
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 20, 2012 7:42 am

Molt ben aprofitat, Lluís. Em sembla un bon començament.

aplaud aplaud aplaud aplaud aplaud aplaud
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 20, 2012 8:07 am

Olot escrigué:
Molt ben aprofitat, Lluís. Em sembla un bon començament.

aplaud aplaud aplaud aplaud aplaud aplaud

Moltes gràcies, Amadeu. Esperaba els teus comentaris especialment, ja que tenim unas terrassas besonas i el teu parer i els teus consells son molt important per tirar endevant el meu projecte.
Doncs crec que compraré la llicencia del Any Rail. Ja m'he acostumat a treballar amb ell i el necesitaré per anar ampliant el circuit amb els desviaments i estacions necesaris.
En quan el circuit, nomes tinc el dubte encara de si fer els bucles amb curves R1 i optimitzar el ample disponible. A la fi, la terrassa ha de tindre moltes altres utilitats que la de posar-hi un circuit de tren Wink
Pero aixo hem penalitzaria el circular amb locos grans. M'ho haig de rumiar be, aixo Crying or Very sad
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 20, 2012 8:23 am

Podries fer un invent plegable o desmuntable, de manera que et permetés "retallar" els bucles quan no facis servir el tren. Així potser et podries permetre d'utilitzar un radi més gran.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dt Mar 20, 2012 8:30 pm

Olot escrigué:
Podries fer un invent plegable o desmuntable, de manera que et permetés "retallar" els bucles quan no facis servir el tren. Així potser et podries permetre d'utilitzar un radi més gran.

hmmmmmm pensativ
Tornar a dalt Ir abajo
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 56
Data d'inscripció : 01/01/2012
Nombre de missatges : 499

MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]   Dl Mar 26, 2012 8:35 am

De moment el que he fet aquest cap de setmana es el disseny del que anomeno Zona 1



... que un cop traspasat a la realitat, queda aixi bounce


o aixi, encara no ho tinc clar ...
el que es segur es que al mitg hi anirà un diposit


i disculpeu que faltin trams, pero encara hem falta molta via. mica en mica Wink
Tornar a dalt Ir abajo
Contenido patrocinado




MissatgeAssumpte: Re: Un tren en el terrat (un somni, encara) [Lluis7]

Tornar a dalt Ir abajo

Un tren en el terrat (un somni, encara) [Lluis7]
Veure tema anterior Veure tema següent Tornar a dalt
Pàgina 2 de 4Anar a pàgina : Previ  1, 2, 3, 4  Següent
 Temas similares
-
» El tren de Palma a Sóller
» El tren de Mollerussa a Balaguer
» El tren petit de l’Alt Vallespir.
» Una estació pel tren d'Olesa
» Tortosa-La Cava

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Circuits a escala IIm (Exteriors i interiors) :: Els vostres circuits exteriors-
Canviar a:
