 Transformació vores mitges LGB en "potasero" de CGFC

Ir abajo
Anar a pàgina : 1, 2  Següent
AutorMissatge
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Transformació vores mitges LGB en "potasero" de CGFC   Dg Des 07, 2014 6:13 am

Ara no estic segur d'haver posat aquestes fotos i haver presentat abans aquest fil. Si us sona d'haver-ho vist, si us plau digueu-m'ho.

Es tracta de la transformació d'un vagó de vores baixes LGB per què s'assembli a un "potassero" de Catalans.

Aquest és l'original.



El vagó LGB en el seu estat original.



Només cal tallar per la línia vermella, i suprimir el seient del guarda-fre.



I vet aquí...



Ara ja només cal acabar els detallets de pintura i envelliment.


Editat per darrera vegada per Olot el Dl Des 08, 2014 2:54 am, editat 1 cop en total
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ostman
Trenjardinaire Plus
avatar

Ubicació : Santa Perpètua de Mogoda (Vallès Occidental)
Edat : 47
Data d'inscripció : 23/05/2012
Nombre de missatges : 6913

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Des 07, 2014 8:09 am

No està gens malament... Però aquest vagó sembla molt nou pels estàndard de la teva companyia... A més amb un potasero no vas enlloc...
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Des 07, 2014 9:33 am

Ja en faré més... són per la Alsthom.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Maxx_Rivoli
Trenjardinaire Plus
avatar

Ubicació : Rivoli Torinese - Italia
Edat : 44
Data d'inscripció : 18/08/2013
Nombre de missatges : 2061

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dt Des 09, 2014 12:48 pm

Bon treball. Com es fa talls tan net?
M'agrada molt la pintura.
Manetes a escales i caps que no hi són.
Tornar a dalt Ir abajo
http://www.puntomodellismo.it
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 7:32 pm

Inspiració divina per a un altre vagó potassero de Catalans que m'ha vingut:


(foto llibre Els FFCC Catalans III de C. Salmeron)

Això és el camí fet en el vagó explicat al principi d'aquest mateix fil. El vagó un cop suprimit "el que sobra" a cop de Dremel:





Obtenim això:



Plantilla de la corba, i a la lijadora:





Ara hem obtingut això:



Les portes originals del vagó imitaven portes metàliques. Seguint la imatge del vagó original m'agradarien més de fusta. Per sort ja tenia previsió feta d'aquest treball i en algun moment vaig comprar les portes de recanvi. Això m'estalvia la feina de buidar-les i refer-les com vaig fer amb el vagó del Zillertal! (Veure-ho aquí)
Les marrons són les que duia el vagó originàriament, les grogues són les que tenia comprades.



Primera part completada: vagó modificat i portes noves:



Ara falta fer la cabina, aquest cop partint de zero.

Però no és cap problema. Aquest cop tinc plànols:



Tot i que els plànols no corresponen al vagó que m'inspira, sinó d'un vagó del tren d'Olot, la cabina es molt similar. I com que del de Catalans no en tinc mides, copiaré aquesta que s'hi assembla molt.

A demés, ja en vaig fer una de semblant fa un temps, per aquest vagó del OG.

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 7:41 pm

Les parets rectes són molt fàcils, tant, que ja són fetes. Tot amb plàstic Evergreen que he ratllat de fusta jo mateix:

Per davant



Per darrera



El problema més gran que em va donar la garita quan vaig fer la del vagó OG, va ser el sostre. Me'n recordo com si fos ahir!
Per tant començaré per a fer-me un utillatge apropiat. Per això em valdré d'aquest tros de fusta per a llençar que tenia guardat:


Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5722

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 9:02 pm

I hauràs d'allargar el xassís per poder posar-hi la garita, no?
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 9:05 pm

Efectivament, per 32 mm.

ok
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5722

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 9:09 pm

Olot escrigué:
Efectivament, per 32 mm.

ok

Això serà interessant de veure com ho fas..... study
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 9:11 pm

Ja hi arribarem Wink
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
alejandro sasplugas
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 78
Data d'inscripció : 09/02/2014
Nombre de missatges : 1125

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dg Maig 13, 2018 11:24 pm

Caram !!! els tallers a ple rendiment, dona goig veure aquesta activitat , a veure si m apunto a fer alguna cosa, perque despres del projecte a escala 1/1 no he tocat res de la 1/22 , m en fas vindre ganes  , veurem , veurem ,

M agrade molt aquest potasero , penses carregarlo ??

Alexandre                                                                  ,
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 12:23 am

Si, clar!

Però primer, abans de pensar en les carregues, he d’acabar tots els vagons que tinc començats, incloent pintar-los.

Very Happy

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 12:55 am

Bé! Un més a taller..! aplaud

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 1:19 am

Continuació dels treballs:

Del tarugo de fusta que us he ensenyat abans, n'ha sortit això:



Aquest és l'utillatge que m'he fet per a donar forma al sostre. Very Happy



I aquest n'és el resultat obtingut.



Ara ja puc fer les costelles laterals



Vet-ho aquí



Mentrestant passo a fer encara una altra cosa: pas 1, corbat d'un petit tros de plàstic:



pas 2, encolat de la part inferior



pas 3, rebaixar un pla en angle a la part superior



pas 4, encolar un tros de plàstic en el pla inclinat.



Pas 5 i 6 últims retocs



La maneta suprimida del vagó servirà com a maneta interior de la garita



Aquí veiem aquesta peça un cop ja està fixada al seu lloc



Tot i que prèviament hi he obert una finestra:



Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 1:21 am

M'encanta el grau de detall que li dónes.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 1:32 am

Grácies, Joan. Very Happy

Petits detalls que no costen gaire de fer omplen les peces. El problema ve quan un imagina masses coses i les vol fer totes...!  Rolling Eyes

I encara algunes fotos més: ara reprenem les costelles que havíem deixat reservades i comencem a encolar-les al seu lloc. Per això m'he fet un altre utillatge:



Segona paret



Encolat de totes les costelles a les dues parets.



Això ja pren forma  bota  bota  bota



El banc de guardafrens suprimit d'un altre vagó em servirà perfectament per a aquesta garita



Després de fer les portes, vet aquí l'aspecte que va agafant la garita. Que us sembla?  Very Happy





Finalment no resisteixo la temptació de fer un plantejament de com quedarà.



Els més observadors (i també els molt bons observadors), haureu vist que ja he tallat el bastidor, per a allargar-lo tal com deia en Narcis. Però d'això ja en parlarem més endavant.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 2:18 am

Olot escrigué:
Què us sembla?

Genial.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5722

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 2:39 am

Esperaré l'explicació del tema bastidor. Jo he fet varis cops i és tota una conya....
La garita et queda de fàbula, no m'imagino que pugui fer-se millor.
La forma del sostre l'has feta amb la fusta, però suposo que has escalfat el plàstic, no?. És Palight?
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 3:35 am

Normalment he utilitzat plàstic de Evergreen que crec que és poliestirè. També utilitzo planxa de poliestirè de can Servei Estació. Excepcionalment per el sostre he utilitzat PVC escumat, de 1mm de gruix. Això ho he fet perquè m'ha semblat més fàcil de corbar que, efectivament, ho he fet en calent.

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 45
Data d'inscripció : 21/03/2011
Nombre de missatges : 8455

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dl Maig 14, 2018 4:16 am

10 10 10 10 10 10 10 10 10 10 formidable formidable formidable formidable formidable formidable formidable Felicitats Felicitats Felicitats Felicitats Felicitats Felicitats
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dc Maig 16, 2018 12:23 pm

Pensava estalviar-me d'explicar tot el procés d'allargament del bastidor, però com que he vist que en Narcís hi te interès, en parlarem una mica.

Primer de tot, dir que l'hi he permutat el bastidor amb un altre vagó, per que les característiques de cada bastidor convenien més cada una amb l'altre vagó. Així, dons, aquest nou bastidor convé millor a aquest vagó perquè com que afegiré una plataforma a on posar la garita, és més apropiat aquest perquè una de les toperes és més estreta.

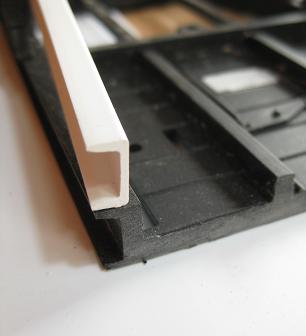

Aquest detall es pot veure en aquesta foto a on ja he tallat el bastidor amb l'intenció d'allargar-lo.



El tall l'he fet amb una serra de joier semblant a aquesta, i el fil de tallar era el més prim que tenia (no em pregunteu el número, només sé que era el més fi que tenia), que és gairebé com un cabell. Això em permet de fer el tall amb pràcticament cap merma de tall.



Cal que sigui 32 mm més llarg, que és el que fa la garita.



Per a això hi ha diverses opcions. Una seria fer unes peces de 32 mm a partir d'aquest perfil que vaig trobar que és bastant semblant al del bastidor.





Però a demés de que hi ha algunes diferències, m'agradaria més aprofitar alguna peça sobrant d'algun altre bastidor que hagi hagut d'escurçar...  Wink

Mentrestant preparo la caixa per la part inferior. En la següent fotografia es veu els pivots de gir dels eixos, així com els forats per a collar el bastidor, etc. Si us hi fixeu, a l'esquerra hi havia un pivot per quan el vagó porta el bastidor més llarg amb plataforma, que he anulat a com de dremel. No l'he volgut fer servir perquè aquest està posat a la distància suficient per allargar els 35 mm de la plataforma estàndard LGB, i la meva ha de fer 32 mm, com ja he dit abans. A la dreta, en canvi, podeu veure el nou pivot que he fet a la distància adequada per poder fer la plataforma a la mida pertinent. Com que el pivot venia a caure en una part del terra que és menys gruixuda, hi he posat planxa de poliestirè per a anivellar-ho.



Aquí es veu amb més detall. També podeu veure que he fet el cercle que hi ha per a facilitar el fàcil moviment del "bogi" de l'eix. Això ho he imitat dels originals, fent-ho amb un perfil rodó de 0.5 mm que he trobat.

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5722

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dc Maig 16, 2018 6:47 pm

Ets un perfeccionista. Suposo que després hauràs de reforçar el bastidor per dins en els punts d'unió. Jo ho he fet en algun dels que he allargat i no he tingut problemes de solidesa.
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dc Maig 16, 2018 6:56 pm

Si, si, naturalment: reforçaré l'encolat del bastidor. més o menys tal com es reparaven els bastidors quan hi havia alguna esquerda: Very Happy




Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7646

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dc Maig 16, 2018 11:17 pm

Tren super12 super12 super12

Pere
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5722

MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC   Dc Maig 16, 2018 11:24 pm

Caram, veig que estàs ben documentat
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Contenido patrocinado




MissatgeAssumpte: Re: Transformació vores mitges LGB en "potasero" de CGFC

Tornar a dalt Ir abajo

Transformació vores mitges LGB en "potasero" de CGFC
Tornar a dalt
Pàgina 1 de 2Anar a pàgina : 1, 2  Següent
 Temas similares
-
» Garrat CGFC 106 de 5 polzades
» Sobre els tramvies Occre i les seues possibilitats de transformació
» Ferrocarrils Catalans
» Plànols i construcció cotxe passatge CGFC (Martorell)
» Transformació del Schienenbus piko.

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Material mòbil (artesà, personalitzat, modificacions)-
Canviar a:
