 Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)

Veure tema anterior Veure tema següent Ir abajo
Anar a pàgina : Previ  1, 2
AutorMissatge
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7137

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dj Maig 05, 2011 9:09 am


Pere
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dj Maig 05, 2011 5:37 pm

Gràcies Pere. Aquí tens la continuació:

Per a començar, d'una planxa de coure vaig tallar unes tires de 4 ó 5 mm i vaig construir uns ganxos. Vaig tallar també les seccions a "mitja-canya" a mida i en angle per el seu acoblament entre elles. Vet aquí tot posat a lloc.





Llavors vaig soldar a l'estany en el mateix lloc.

Això donava les mides per a fer els colzes dels baixants d'aigua.





Jo no se ben be a on és la frontera entre fer de paleta i fer modelisme, però és segur que aquí ja l'havia creuat.

Soldadura del petit tros de tub de baixant d'aigua sota els canalons i prova dels colzes.





Posada a lloc. Donat que el conjunt és soldat ja s'aguanta perfectament sense pedres, excepte la darrera part de canaló que encara no està soldada.



Alguns detalls













I per a acabar, muntatge dels colzes.







continuarà...
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Maig 07, 2011 3:24 am

...continuació:

Després d'haver acabat els desaigües, és el moment de posar les teules.







Això ja comença a fer bonic.









Per les teules vaig utilitzar les següents referències:

Domus Kit - ref 02060 TEJA FLAMENCA

http://www.domuskits.com/accesorios/1.20/index.php?op=ser&id=2

I també

Aedes Ars - ref 2220

http://www.aedesars.com/data/files/pdf/Aedes-Ars-%202011-PDF.pdf

http://www.aedesars.com/inicio


Per a la tira de teules vaig utilitzar la referència 2206 de Aedes Ars (veure pàgina 31 del PDF)

Per l'encolat de totes les teules vaig utilitzar ciment cola porcelanòsic.







El sostre sencer, la segona tira de teules preparada.







continuarà...
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7137

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Maig 07, 2011 7:11 am


Pere
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dg Maig 08, 2011 6:47 am

... i per acabar:

(intueixo, Pere, que aquesta part és la que més t'agradarà)

Fabricació de les lloses ("adoquins") per el terra exterior de la rotonda.

Ha calgut trobar una rajola amb una superfície que sembli força el color i textura dels "adoquins" del carrer. Això no va ser pas fàcil però, per fi, vaig trobar una rajola de 30x40 ideal. Ho sento, no vaig prendre nota del nom de la marca ni de la referència ja que era un troç reste de estoc d'un proveïdor.

Vet aquí la rajola.



Per a fer els "adoquins", només calia tallar petits trossets a la serra circular (especial per a rajoles) a les mides aproximadament de 8 x 4 mm.

Els petits trossos els he ficat a la superfície a cobrir, per a saber si ja en tenia prou.



Després tots classificats una mica per la seva mida, ja que el tall no és pas massa precís.



I una bona neteja de la superfície a cobrir.



Per la profunditat de les lloses he tingut de tallar i eliminar alguns trossos de travesses.



I a continuació el treball comença: una capa de ciment cola, et amb les pinces, posada a lloc de les lloses una per una sobre la capa de ciment cola, fins a obtenir això en la primera via:





Igualment per a la segona via

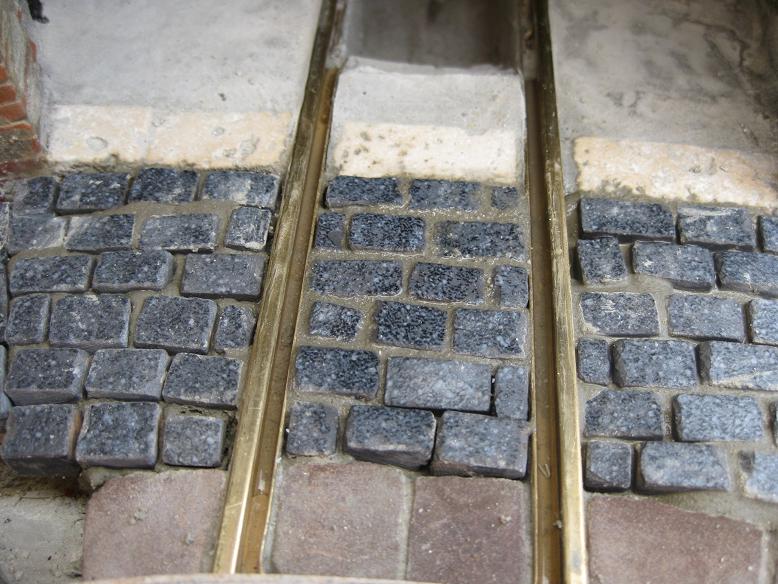

Ja comença a fer bonic (al meu parer)



Continuem per la tercera via



Per a acabar, cal afegir una mica de ciment entre les lloses i vet aquí el que s'obté:













Després d'això, vaig posar una capa de vernís incolor i mate per sobre de totes les rajoletes i teules de fang. Espero que això podrà protegir-les una mica dels riscos de la météo.





Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7137

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dl Maig 09, 2011 8:52 am



Aquests detalls de les llambordes, com els baixants d'aigua, sostres de ceràmica, instal lació elèctrica, etc. dóna molta vida al circuit.
Prenc nota per quan pugui fer-me amb un circuit a l'exterior
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dl Maig 09, 2011 8:58 am

Sabia que t'agradaria super12
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7137

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dl Maig 09, 2011 9:13 am

Si que m'agrada, i molt , ara a esperar com suporta les inclemències del temps , que vist els materials utilitzats ha de ser molt durador

Pere
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dl Maig 09, 2011 9:16 am

TramBlau escrigué:
... vist els materials utilitzats ha de ser molt durador...
Pere

Això espero !!
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 71
Data d'inscripció : 17/09/2012
Nombre de missatges : 1295

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dc Gen 06, 2016 9:35 pm

Quin diàmetre té el pont giratori?
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dv Gen 08, 2016 3:06 am

El forat fa 39'5 cm de diàmetre.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 71
Data d'inscripció : 17/09/2012
Nombre de missatges : 1295

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dv Gen 08, 2016 3:24 am

Gràcies, fa temps que em balla pel cap de posar-ne una que en tot cas hauria de ser també petita
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dv Gen 08, 2016 3:54 am

Tot comença per a saber quines màquines hi vols fer cabre. A partir d'allà ja saps quina mida ha de fer.

Jo tinc màquines més grosses que no caben al pont. En aquest cas, aniran de cara i de cul tal com passava a la realitat. Amb això vull venir a dir que no cal pas que hi càpiguen totes les màquines, sinó fins a una mida determinada. És buscar el joc entre les màquines que hi vols fer cabre, i l'espai de que disposes...
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 71
Data d'inscripció : 17/09/2012
Nombre de missatges : 1295

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dv Gen 08, 2016 7:43 am

Sí, sí és el que pensava jo, per sort quasi totes les màquines que tinc són petites llevat d'un tramvia siemens de LGB de dos vagons però aquests com és lògic queda igual de bé tant si va endavant com enrera; i d'una màquina de vapor la LGB 22802 que fa 42cm, que haurà d'anar de cul, tal com tu dius, perquè jo hauria de mirar de no passar de 30-35 cm.
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5067

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dv Gen 08, 2016 8:23 am

Repassant el fil des de l'inici m'he estat trencant les banyes per entendre com funciona elèctricament la rotonda i no me n'he sortit. Sembla complicat
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Dv Gen 08, 2016 8:25 am

Elèctricament te un motor que gira el pont. No hi ha punts de parada automàtica, i per tant la parada s'ha de fer amb precisió manual al davant de cada via. Només és qüestió de pràctica.

La via del pont té una inversió automàtica de polaritat segons la posició del pont, per a evitar curtcircuit al sortir la màquina, si girem el pont respecte a les vies.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 71
Data d'inscripció : 17/09/2012
Nombre de missatges : 1295

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 2:06 am

Olot escrigué:
La via del pont té una inversió automàtica de polaritat segons la posició del pont, per a evitar curtcircuit al sortir la màquina, si girem el pont respecte a les vies.

Ja sabeu que sóc molt llec, és per això que no sé com la fas aquesta inversió automàtica, pots posar un esquema o explicació?
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 2:19 am

Tot està explicat aquí:

Olot escrigué:
...
Abans he explicat que hi havia dues pistes metàl·liques paral·leles que alimentaven els rails per mitjà de dos carbons de motor. Aleshores, si ho imagineu, no hi havia inversió si es fa mitja volta al pont, i per tant, curtcircuit al treure la locomotora!!

Calia per tant trobar una solució per a l' inversió de la polaritat de la via al pont giratori. Com fer-ho?

Vaig ficar un circuit imprès sobreposat a les dues pistes metàl·liques. El dibuix del circuit és aquest:



Podeu veure que l'inversió es fa de forma simple, físicament segons la posició del pont. Així no cal cap relé, cap commutador, cap instal·lació.

El circuit tallat i posat al seu lloc.


...

És molt simple: només tens de seguir imaginàriament el recorregut que fan els dos contactes que prenen la corrent per a la via. Llavors veuràs que segons gira el contacte interior i l'exterior entren en contacta amb les pistes oposades, i per tant amb polaritat oposada.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 2:32 am

Si ho vols explicat d'una altra manera:



Les dues pistes vermella i blava porten les dues polaritats de l'alimentació a la via.

Els punts de contacte A i B giren al voltant del centre, com les agulles d'un rellotge, seguint un traçat circular representat en negre.

Mentre estiguin en contacte amb les pistes a la meitat superior del cercle la el contacte exterior estarà en contacte amb la pista vermella, i l'interior amb la blava.

Quan passin a la meitat inferior, estaran al revés: el contacte exterior farà contacte amb la pista blava i l'interior amb la vermella, amb el que obtindrem un canvi de polaritat.

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 71
Data d'inscripció : 17/09/2012
Nombre de missatges : 1295

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 2:59 am

Moltes gràcies.

A més a més d'un bon grapat de dominis, és evident que també tens el de la didàctica!
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18945

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 3:03 am

Home, no n'hi ha per tant, però gràcies !

Només passa que si algú em pregunta m'agrada poder respondre. Very Happy
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5067

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 3:05 am

Bravo super12 aplaud
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Maxx_Rivoli
Trenjardinaire Plus
avatar

Ubicació : Rivoli Torinese - Italia
Edat : 43
Data d'inscripció : 18/08/2013
Nombre de missatges : 2061

MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)   Ds Gen 09, 2016 1:23 pm

Solucions simples són les millors. Bravo !!!

Bravo Bravo Bravo
Tornar a dalt Ir abajo
http://www.puntomodellismo.it
Contenido patrocinado




MissatgeAssumpte: Re: Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)

Tornar a dalt Ir abajo

Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)
Veure tema anterior Veure tema següent Tornar a dalt
Pàgina 2 de 2Anar a pàgina : Previ  1, 2
 Temas similares
-
» Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)
» Construcció d'una boca de tunel de pedra (vermella)-(FFCC de la Terrassa)
» Divagacions sobre la construcció d'un pont metàl·lic-(FFCC de la Terrassa)
» Pont de fusta tipus americà
» La construcció d'una estació utilitzant PVC Foamboard

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Edificis, personatges i altres accessoris-
Canviar a:
