 Personalització locomotora LGB 2076 pels Nous tallers del Terrat

Ir abajo
Anar a pàgina : Previ  1, 2, 3  Següent
AutorMissatge
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 9:17 pm

Desplaçament del lloc de conducciò cap a endarrera 2 cm i adaptaciò a la cabina.




Despres de tallar i modificarla,apart traslladar els forats dels cargols de anclatge . La tireta blanca,es per a corretgir i fer una mica de peu perque el lloc de conducciò quedi tirat cap endabant. En el lloc original de emplaçament de la peca,ja està fet al xasis.Es un petit relleu qua ajuda a que decanti endavant la peça permetent que ajusti amb la paret de la cabina(Tot es feina!!) Shocked  Very Happy

Repeteixo foto per a comentar que la "cunya"que he refet,no la poseu que coincideixi amb el centre dels forats!!! Si no hos pasarà com a mi,repeticiò dels forats . Fer justament passat el exterior del forat,de manera que al collar os permeti que la peça tiri (inclini)endavant.



Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 9:56 pm

Preparaciò del testér darrer... pensativ  pensativ  El CUL,parlant clar!! riuuu
Axí quedaba...
Això es preten...

Preparaciò de la peça amb els seus gruixos per a salvar la diferència de nivell,(inclinaciò) del xasís a la cabina i el procés.(No confondre amb l'altre procés tot i que també els porti de cul a els de l'Ebre enllà!! Very Happy )




comprobant...

M'agrada bota bota ...

Però tot i ser engantxat el conjunt amb la cola per a PVC i quedant sòlid...I si cau i o rep un trompada? scratch pensativ
Decideixo collar-ho amb 2 cargolls per a fer-ho mes sòlid.

Collonut!!Però els caps dels cargols fan mal als ullls. Ho soluciono donant-los la volta.Previament tallant el que sobra,primer per dintre,perque si et pases no es veu Very Happy ,i així asseguro la mida,que també té de ser un xic mes curta,perque agafi la plantxa i després no surti.Ja es taparan els forats per fora amb la massilla. bota  bota
Sr Dremel en marxa doncs...

Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 10:08 pm

Expliqueu-me com reduïr imatges please, si no això com ja heu dit ,no queden tant bé. Tot i que no sóc un bon fotógraf(faig el que puc i o sé) nose
Gràcies. ok bota Tren Tren
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 10:37 pm

Olot escrigué:
el terrat de margarit escrigué:
... Sempre he sigut "espectador",no "expositor" de feines fetes.... Ja era hora!!!! Culpa vostra per ENGRESCAR!! ...

Ja era hora, SIIII !!  Very Happy

T'ha agafat el virus! Benvingut al grup d'engrescadors!!  aplaud aplaud aplaud aplaud aplaud

Ja era hora. Si que t'hi has resistit!

I conya a part, m'agrada molt l'idea de girar la cabina. La teva filla és un geni.

En conjunt la màquina quedarà molt "personal". Valor afegit! Ho seguiré atentament.

Aquesta màquina dóna moltes possibilitats.  Very Happy

Una pregunta tècnica: si allargues la carrosseria de la màquina per darrera, no hauràs pas d'allargar pas la topera i l'enganxall per a evitar que toqui amb la carrosseria del material que porti enganxat? o potser no caldrà?
pensativ
Resposta visual a la teva pregunta:Justet com per a no preocupar.Tot i que la caldera creix 2 cm,al darrere només es un cm (+ -) entre cabina i viseres.Buuuf!! Very Happy  Very Happy


bota  bota  Tren  Tren
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5724

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 11:07 pm

el terrat de margarit escrigué:
Expliqueu-me com reduïr imatges please, si no això com ja heu dit ,no queden tant bé. Tot i que no sóc un bon fotógraf(faig el que puc i o sé) nose
Gràcies. ok bota Tren Tren

Si poses les fotos a través de Servimg, hi ha l'opció que quedin ja reduïdes. Normalment, un cop ho has posat, ja es queden així, tot i que jo m'he trobat que una vegada va quedar amb la mida original i ho vaig haver de tornar a posar.

Si les fotos ja estan posades, es pot editar escrivint un petit tros de codi, però ja és més complicat i depèn de la mida de les fotos. Ja ho parlarem en privat.

Per últim, si la foto és vertical, com que el que s'ajusta és l'amplada, quedarà més grossa.




Apart de tot això, m'agrada que t'hagis engrescat! És molt maco això de tocar el material ( i addictiu..! riuuu )

I per ser la primera que toques, t'està quedant de fàbula! applaud

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 11:12 pm

Gràcies per ajudar ok  .Hem motiva i engresca que els que aneu per endavant ho aprecieu!! Embarassed Embarassed(i si....engantxa! És adictiu!) bota bota Tren Tren
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 11:28 pm

Tornant al tema de si va just al allargar per darrera. He hagut de agafar  corves R1 per a comprovar els girs...Potser sí que tocarà allargar engantxall i topall per no anar tant just,tot i que no toca pels pels, no sigui cas que circulat i amb sotragades arribin a fer tonteries... pensativ scratch ...prenc nota i li paso a "fàbrica"... geek  Very Happy
imatges aerees amb "mà-dron" en alçat en traçada en corba. Very Happy


I a peu pla... Very Happy
Interior corba

Exterior corba... Very Happy
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Ds Ago 25, 2018 11:30 pm

Mitjans escrigué:
el terrat de margarit escrigué:
Expliqueu-me com reduïr imatges please, si no això com ja heu dit ,no queden tant bé. Tot i que no sóc un bon fotógraf(faig el que puc i o sé) nose
Gràcies. ok bota Tren Tren

Si poses les fotos a través de Servimg, hi  ha l'opció que quedin ja reduïdes.  Normalment, un cop ho has posat, ja es queden així, tot i que jo m'he trobat que una vegada va quedar amb la mida original i ho vaig haver de tornar a posar.

Si les fotos ja estan posades, es pot editar escrivint un petit tros de codi, però ja és més complicat i depèn de la mida de les fotos. Ja ho parlarem en privat.

Per últim, si la foto és vertical, com que el que s'ajusta és l'amplada, quedarà més grossa.




Apart de tot això, m'agrada que t'hagis engrescat! És molt maco això de tocar el material ( i addictiu..!  riuuu )

I per ser la primera que toques, t'està quedant de fàbula!  applaud
Si ,ja surten mes petites.Gràcies Joan!!! super12
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 12:02 am

I ara detalls de continuaciò de la caldera...Tubs i juntes. Jo com he dit,tiro del reciclatge i la imagimaciò i si no tinc perfils Evergreen ,a casa sempre hi ha perfilería "DETODIN"... geek  Very Happy
Junta de caldera i tubs d'aquesta...

tub de polietilé (mina de boligraf DETODIN)...

Aplanarlo un xic,ja que si es posa tal qual,no "lliguen" i no el tallo en mitja canya, i engantxar amb ciano.Previament llimar amb una mica de paper de vidre per fer porus,(sóc pesat) però engantxa millor.

Tachan!!

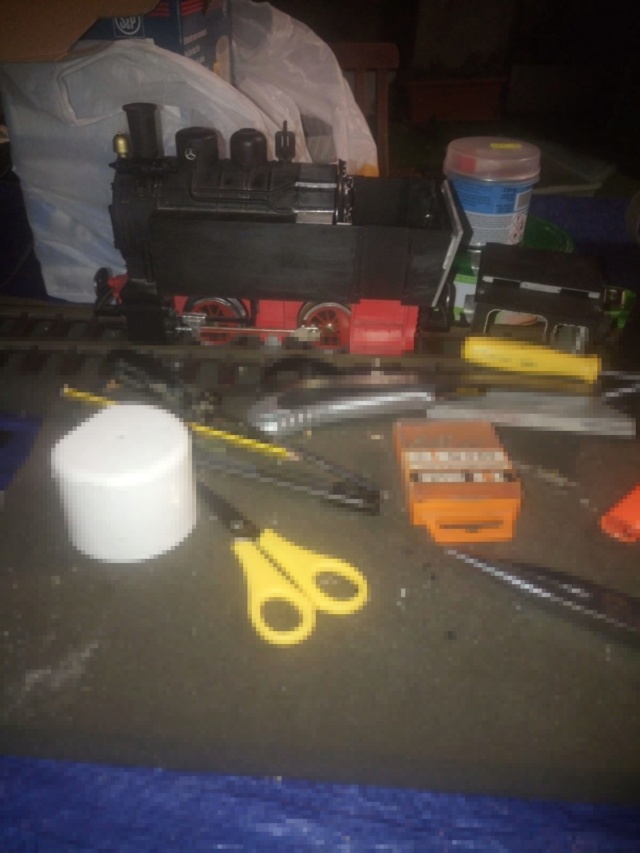

Junta amb perfil DETODIN.Un tap d'espray gros te la culpa. ja feia estona que hem miraba malament i se les ha carregat!! riuuu



Medir ,marcar i tallar a mida...



Abmb la ventatja que ja es corbat i al diametre adecuat a sobre!! bounce  bounce


Llimar per ... ja saveu... Very Happy

Heus aqui el que surt...


I amb aquest perfil DETODIN, tambe perfilar part del darrera de la cabina.per a treure el vici de la corbatura,amb la tisora per la part que no talla de la fulla ,faig la mateixa tècnica que cuan es vol corbar un llaç de paper,però a "contracorba" ,agafant per una punta ben fort  i fregant la tissora a contracorba a tot lo llarg mentre el mantens tensat. Un parell i o tres de passades,queda prou plà.
un xic de paper de vidre i a  engantxar. Amb ciano.
Abanç. I ademés,la cabina es desmontale.

Durant!

i després..

I fins aqui dos dies de feina resumits bota  i la que queda encara que ja s'anirà veient. super12
Tren  Tren  Tren


Editat per darrera vegada per el terrat de margarit el Dg Ago 26, 2018 12:49 am, editat 1 cop en total
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 12:05 am

Embarassed Embarassed Perdoneu la "pixelitzaciò"...el cambiar el tamany de les fotos fa aquetes bestieses.. smiley-computer004 censura computerprobs cassetete censura
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 12:29 am

Tot i que ha"crescut"... La caixa original seguirà sent la seva ...30 anys més? Very Happy

Tren Tren bota bota
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 63
Data d'inscripció : 28/01/2009
Nombre de missatges : 8019

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 12:42 am

Tren genial genial genial applaud applaud applaud

Pere
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 12:46 am

Gràcies Pere!! bota bota Tren Tren
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3615

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 5:15 am

applaud applaud applaud applaud applaud
genial genial genial genial genial
En un principi no tocaria els enganxalls, just però passarà bé, la provarem a Bagà?

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
lluis7
Trenjardinaire
avatar

Ubicació : Canet de Mar
Edat : 57
Data d'inscripció : 01/01/2012
Nombre de missatges : 633

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 5:19 am

quan t'hi poses, t'hi poses, eh??? Very Happy
molt bon reportatge i explicacions ok
i m'encanta la manera com recicles els materials que et miran de mala manera !! Razz Razz
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 8:09 am

ignasibaga escrigué:
applaud applaud applaud applaud applaud
genial genial genial genial genial
 En un principi no tocaria els enganxalls, just però passarà bé, la provarem a Bagà?

   Fins aviat, Ignasi.
Gàcies Ignasi!! M'animes a més!!
Espero que si,si puc pujar!! Aquell dinar a Cal Amagat,va estar força bé!! mengar ok Tren Tren
Tornar a dalt Ir abajo
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 8:16 am

lluis7 escrigué:
quan t'hi poses, t'hi poses, eh??? Very Happy
molt bon reportatge i explicacions  ok
i m'encanta la manera com recicles els materials que et miran de mala manera !! Razz Razz
Si es el que té tenir una mica d'ull,les formes i mides al cap,i sempre barrinant...I els perfils DETODIN, ho fa la justa economia (això es un hobby no baratet)... riuuu
Moltes gràcies per els teus comentaris. M'engantxen a més!!
bota bota Tren Tren
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 6100

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 6:22 pm

Sembla un tutorial!!!!. Veig que la meua experiència ha engrescat algú més....
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 10:49 pm

Ara podria dir alló de ;"Amb tú va començar tot!!"... Very Happy Doncs si noi,si riuuu riuuu .i amb la resta de companys del fòrum també que fan uns tebàlls magnífics!! aplaud aplaud aplaud Very Happy Celebro el teu contagi i la inpiraciò de la meva filla!! super12
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 59
Data d'inscripció : 16/01/2009
Nombre de missatges : 21040

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 10:59 pm

Molt be les proves que has fet amb l'enganxall en corbes tancades, Roger.

També cal tenir en compte possibles canvis de rasant que en segons quins circuits poden ser un tant bruscos.

Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 11:03 pm

Si.Per això plantejo allargar topalls i engantxall,però per això l'ahauré de provar en els móduls o en algún circuït amb cambis de rasants. ok Tren bota
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 59
Data d'inscripció : 16/01/2009
Nombre de missatges : 21040

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 11:06 pm

Tens les portes obertes als FFCC de La Terrassa quan vulguis.
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1508

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dg Ago 26, 2018 11:23 pm

Ets la temptaciò!!! Tren bota Gràcies...Haviam quan trobo un forat ,previament avissant esclar!! Very Happy super12
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3615

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dl Ago 27, 2018 4:16 am

[quote="el terrat de margarit"]Si.Per això plantejo allargar topalls i engantxall,però per això l'ahauré de provar en els móduls o en algún circuït amb cambis de rasants. ok Tren bota [/quot

A allargar els enganxalls ja hi seràs a temps, espera a fer-la circular a tants llocs com et sigui possible i veure el seu comportament, estudiar les incidències veure les causes reals si son imputables a la màquina o al circuit, després valora i decideix si els allargues o els deixes com estan. Allargar-los et donarà més fiabilitat però quedaran més separats i tampoc és maco.

El circuit del Jordi té rampes fortes i canvis de rasant en els dos sentits penso que seria un bon banc de probes.

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 59
Data d'inscripció : 16/01/2009
Nombre de missatges : 21040

MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat   Dl Ago 27, 2018 4:59 am

És un bon consell.
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Contenido patrocinado




MissatgeAssumpte: Re: Personalització locomotora LGB 2076 pels Nous tallers del Terrat

Tornar a dalt Ir abajo

Personalització locomotora LGB 2076 pels Nous tallers del Terrat
Tornar a dalt
Pàgina 2 de 3Anar a pàgina : Previ  1, 2, 3  Següent
 Temas similares
-
» Projecte construcció locomotora Batignolles (Tallers dels Aspres)
» GENOVA CASELLA 29 locomotora fa a mà en bronze
» locomotora de vapor energie FGC
» Locomotora 254 FGC
» Companyia KTK (Carrils i trens de Cargolia)

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Material mòbil (artesà, personalitzat, modificacions)-
Canviar a:
