 Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)

Ir abajo
Anar a pàgina : 1, 2, 3, 4  Següent
AutorMissatge
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dj Maig 03, 2018 10:39 am

Aquesta ha estat la meva inspiració d'avui:







Es tracta d'un vagó dels Ferrocarrils Catalans. Les fotos les vaig fer en un viatge d'un tren especial el desembre del 2012. Com que és material "museu" està pintat de blanc i tot net. No anava pas així quan circulava regularment per la CGFC!

Somm-hi! Avui he agafat un altre tipus de vagó tancat. És un que és més petit que l'altre que vàrem veure fa uns dies, i té una plataforma per guarda-frens. És la referència 4032 de LGB.

A la foto ja es veuen els primers treballs fets: consisteixen en treure el seient de guarda-frens i fer lloc per a la garita alta que hi posaré.



Com que la plataforma ja no estarà coberta, com de dremel al sostre per a escurçar-lo:



També algun altre accessori ha rebut, com ara la plataforma, que ha sigut desproveïda de la barana i de la plataforma per passar d'un vagó a l'altre. Tot això a cop de Dremel.



Ara el vago quedaria així:



Per altra banda tinc unes garites comprades per Ebay fa temps. És hora de treure-les de l'armari.



Primer canvi. Que tremoli l'enemic!!



Primer plantejament:





Esquarterem una part d'una segona garita que tenia...





A la part que l'hi he tret, li he fet unes finestres romboidals



A la garita bona li trec la finestra rectangular, ja que anem a fer un trasplantament de finestres



Així, perfecte!



I rep les noves finestres romboidals  Very Happy



Per darrera també he tallat la finestra que tenia i un tros de la falsa fusta, i en el seu lloc rebrà la peça que l'hi he fet a mida per a tapar (la que es veu al costat de la garita).



Segon plantejament





Faltava posar els marcs romboidals



Així es com queda la part de darrera



Aquest és l'efecte que fa la garita ara mateix, un cop fetes les portes de la garita



Editat per darrera vegada per Olot el Dv Maig 04, 2018 9:08 am, editat 3 cops en total (Razón : Correcció ortogràfica)
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
alvarop
Trenjardinaire
avatar

Ubicació : Madrid
Edat : 45
Data d'inscripció : 11/01/2018
Nombre de missatges : 105

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dj Maig 03, 2018 10:51 am

Hola Amadeu!

Jo també vull fer una reforma molt similar a la teva però a partir d' un vagó de LGB que vaig comprar per transformar-lo en un vagó del antic FC Carcaixent-Dénia que va circular també al FC Alacant-Dénia.









Ja aniré posant fotos de la seva transformació mès endavant en quan termine els vagons del Limón Exprés...

Un abraçada i fins molt aviat.

Álvaro
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dj Maig 03, 2018 6:26 pm

Bon projecte, Alvaro. Aquest vagó jo també el tinc, però el vaig pintar una mica. Pots veure’l en aquest fil:

http://trenscat.forosactivos.net/t1522-millora-vago-lgb-4026-vago-tancat-amb-garita-de-guarda-fens?highlight=Millora

Per cert, no has pensat en obrir un fil per ensenyar-nos tot el teu material i els teus projectes? El teu material mereix tenir un fil propi.

I tornant al meu vagó, dir que no vol ser cap vagó concret. Tot i que m’he inspirat en la garita d’un vagó de Catalans, només és personalitzar-lo per fer-lo diferent. No m’agrada que en tots els circuits sempre es veu el mateix material. Busco tenir material diferent, original i únic.
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 6026

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dj Maig 03, 2018 6:50 pm

Olot escrigué:


I tornant al meu vagó, dir que no vol ser cap vagó concret. Tot i que m’he inspirat en la garita d’un vagó de Catalans, només és personalitzar-lo per fer-lo diferent. No m’agrada que en tots els circuits sempre es veu el mateix material. Busco tenir material diferent, original i únic.

No sabia que venien garites separades, això ho facilita molt. Aquest vagó és com el que tenia i vaig pintar de verd. M'ha agradat molt com queda super12 super12 super12

I subscric al 100% la teua frase. Ja saps que la meua filosofia és la mateixa. És avorrit veure sempre lo mateix per tot arreu, lo bonic és veure coses diferents, encara que siguin repintades de models comercials.
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dj Maig 03, 2018 6:56 pm

Hi ha possibilitat de comprar peces soltes de recanvi. A Alemanya hi ha diferents comerços (p.e. Modellland, o Champex Linden). Per Ebay també se n’hi troben moltes. Prova de buscar “LGB ersatzteile”.

I si vols trobar garites, en alemany es diu Bremsenhause.

Clar que la garita que tinc és només la caixa. Cal que em faci portes i sostre, o que ho busqui a Ebay separadament.
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5568

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dj Maig 03, 2018 11:57 pm

Estàs molt treballador, Amadeu! Està molt bé això dels projectes express..!  super12

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dv Maig 04, 2018 12:46 am

Si, però no són tan express com sembla. Ara faig com alguns altres...: tinc molt fronts oberts. Es veu que s'encomana. Shocked
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5568

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dv Maig 04, 2018 12:56 am

Olot escrigué:
Ara faig com alguns altres...: tinc molt fronts oberts.

No sé si en conec cap d'aquests que dius... pensativ

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 6026

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dv Maig 04, 2018 12:57 am

Olot escrigué:
Si, però no són tan express com sembla. Ara faig com alguns altres...: tinc molt fronts oberts. Es veu que s'encomana. Shocked

riuuu riuuu riuuu riuuu riuuu

I gràcies per lo de la garita ok
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dv Maig 04, 2018 12:59 am

De res. Very Happy
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 63
Data d'inscripció : 28/01/2009
Nombre de missatges : 7935

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dv Maig 04, 2018 1:15 am

Tren aplaud aplaud aplaud aplaud

Pere
Tornar a dalt Ir abajo
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 45
Data d'inscripció : 21/03/2011
Nombre de missatges : 8800

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dv Maig 04, 2018 1:59 am

Olot escrigué:
Si, però no són tan express com sembla. Ara faig com alguns altres...: tinc molt fronts oberts. Es veu que s'encomana. Shocked



riuuuu riuuuu riuuuu riuuuu riuuuu riuuuu riuuuu riuuuu riuuuu riuuuu



silenced silenced silenced silenced silenced Embarassed Embarassed Embarassed Embarassed smiley-angelic004 smiley-angelic004 angell angell angell riuuuu riuuuu riuuuu riuuuu


salutacions


mallet73
Tornar a dalt Ir abajo
ODAKIM
Trenjardinaire
avatar

Ubicació : Barcelona
Edat : 40
Data d'inscripció : 02/05/2016
Nombre de missatges : 704

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Ds Maig 05, 2018 1:17 am

Abans hi havia "Jonny Melenas, el terror de las nenas"

i ara és "Amadeu Garitas, el terror de los vagones"


Bromes a part, una molt bona feina, que sempre és un plaer veure. super12

Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Ds Maig 05, 2018 9:11 am

ODAKIM escrigué:
Abans hi havia  "Jonny Melenas",...
           "Amadeu Garitas"...

Vols dir que ja no puc tenir el qualificatiu de "Melenas"? nose

Tornant al tema, avui han continuat els treballs.

Una de les coses que ha tocat avui és el sostre de la garita:

Vist des de sota



Vist des de sobre



Les portes han rebut les seves manetes corresponents. Primer volia fer-les funcionals i posar-hi unes frontisses... però no s'ho val. Així que la porta anirà encolada i serà fixa. Després de tot, com que l'hi he fet les obertures superiors ja es veurà l'interior sense necessitat d'obrir-les.



I... és clar, com que l'interiror es veu, dons apa: més detallets! Volant de frens.



També he fet un punt de recolzament perquè la garita no quedava prou fixe i tendia a ballar cap a l'interior del vagó. És clar que anirà fixada per un cargol, però és bo que sense cargol s'aguanti per si sola amb estabilitat.



Igualment he refet els nervis, que vaig haver de treure perquè molestaven per la cabina. Aquests són fets amb perfil plàstic Evergreen en forma de L.



Això és el terra de la cabina, que no sé si l'havia ensenyat



I aquest és l'aspecte de la cabina avui. Gairebé ja està acabada. Ara hauré de fer les escales.





Vista de l'interior.



Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5568

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Ds Maig 05, 2018 11:53 am

com has fet aquest volant?

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Ds Maig 05, 2018 6:15 pm

Dons mira, he escalfat una barra rodona de poliestirè de 2 mm fins a tornar-la tova, i la he curvat al voltant d’un tub. Després he fet els radis amb uns trosset de planxa de poliestirè. El centre l’he fet amb restes de barres i de tubs, sobrants d’altres coses. No te cap secret.


Editat per darrera vegada per Olot el Ds Maig 05, 2018 8:56 pm, editat 1 cop en total
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1379

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Ds Maig 05, 2018 8:43 pm

Aquests detalls...Quines mans!!! super12 aplaud aplaud aplaud
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 9:00 am

Avui intens dia de treball.

Primer de tot, construcció d'un útil per a fer els graons.









Com funciona: primer s'obra, s'hi posa la tira de plàstic calent fins al punt de que sigui tou.



A continuació es tanca i el plàstic quedarà doblegat com si d'una estampadora es tractés.



Prova pràctica: la manera més ràpida d'escalfar el plàstic és a la cuina:



El posem a lloc...



... i tanquem

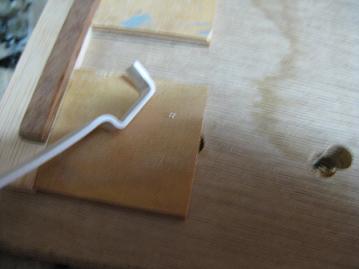

Obtindrem això.



És la única manera de fer que tots els graons siguin iguals.



I ara els grabarem



Ja tenim el primer graó preparat:



I en un moment ja els tenim tots. N'he fet alguns de més per si de cas, dons en realitat només en calien sis.



Mesures preses del vagó LGB. Cal estudiar molt bé com fer les escales.



D'aquí en surt una plantilla



En primer lloc em serveix per a tallar els llarguers de les escales, que he fet tallant una tira de 3 mm de planxa de 2 mm, és a dir que tinc un passamà de 3 x 2.



Ja tenim una escala



I aquí ve la segona



Les escales muntades amb tota la seva estructura. Sembla que ha quedat una mica guerxa. Alguna cosa hi hauré de fer.



Tot i així ho presento. Què us sembla com queda?  Very Happy
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 63
Data d'inscripció : 28/01/2009
Nombre de missatges : 7935

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 9:21 am

Tren aplaud aplaud aplaud aplaud Has provat a doblar el plàstic amb un assecador amb l'accessori de l'assecador per dirigir-millor l'aire

Pere
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 9:26 am

Per a arreglar l’estructura de les escales?

L’assecador no dóna prou calor com per donar forma al plàstic, Pere. Jo tinc un petit bufador de gas que fa un xorrpo d’aire per a escalfar. Això va força bé, però és per peces no gaire grans, o sinó és lent.

En qualsevol cas, l’estructura de l’escala no l’arreglare pas així.
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
el terrat de margarit
Trenjardinaire Plus
avatar

Ubicació : Barcelona, Poble Sec
Edat : 42
Data d'inscripció : 29/01/2016
Nombre de missatges : 1379

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 9:41 am

Ja tinc ganes de veure'l pintat reverent
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20845

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 9:55 am

I jo!! Very Happy
Tornar a dalt Ir abajo
https://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5568

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 10:38 am

Una feina ben polida, Amadeu!

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 6026

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dg Maig 06, 2018 6:20 pm

Fas unes feines que fan que semblin fàcils i tot això és molt entretingut. Per mi un 10
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
alejandro sasplugas
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 79
Data d'inscripció : 09/02/2014
Nombre de missatges : 1150

MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)   Dl Maig 07, 2018 12:06 am

Li estas donan personalitat propia  , que es el que cal amb el material LGB ,  buscan el detall.vols dir que un pasama per que el guardafrenos no es foti de cap li aniria prou bè , ??

Alexandre
Tornar a dalt Ir abajo
Contenido patrocinado




MissatgeAssumpte: Re: Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)

Tornar a dalt Ir abajo

Personalització vagó 4032 de LGB (vagó tancat amb plataforma de guarda-frens)
Tornar a dalt
Pàgina 1 de 4Anar a pàgina : 1, 2, 3, 4  Següent
 Temas similares
-
» Personalització d'una màquina LGB 2017D (FFCC de la Terrassa)
» El projecte del meu circuit a l'estudi de casa [Víctorf]
» Personalització de la dièsel LGB 2095
» Personalització furgó Toytrain
» Personalització màquina netejavies LGB

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Material mòbil (artesà, personalitzat, modificacions)-
Canviar a:
