 Nou projecte per a la Alsthom dels Catalans

Ir abajo
Anar a pàgina : Previ  1, 2, 3, 4, 5, 6 ... 9 ... 14  Següent
AutorMissatge
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dl Oct 10, 2016 5:49 pm

Esteu fent un bon treball. Felicitats. super12

En quant a l'interior de la cabina no en disposo de cap fotografia.Recordo que tenia els comandaments al mig, i a sota de cada finestra davantera hi tenia els seients per al maquinista i l'ajudant.

Sempre teniu el recurs de demanar una foto al museu de Azpeitia, a on en tenen una en estat de marxa, o anar a Martorell a on deu quedar la històrica.

La del museu d'Azpeitia:

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dl Oct 10, 2016 5:52 pm

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 12:17 am

Al lateral s'hi veu això...



Deuen ser algun tipus de radiadors o similar. Jo faria un calaix no massa profund, amb unes tires simulant les formes aquestes que es veuen. Pintat amb negre i grisos diversos, tot fosc i brut, pot quedar bé.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 12:20 am

Per cert, les ventilacions laterals que has fet amb les tires de plàstic blanc, són d'alguna versió anterior? En aquesta, que és la blava que guarden com a històrica, es veuen uns marcs amb una mena de filtre...

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 45
Data d'inscripció : 21/03/2011
Nombre de missatges : 8455

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 2:45 am

Olot escrigué:
Esteu fent un bon treball. Felicitats. super12

En quant a l'interior de la cabina no en disposo de cap fotografia.Recordo que tenia els comandaments al mig, i a sota de cada finestra davantera hi tenia els seients per al maquinista i l'ajudant.

Sempre teniu el recurs de demanar una foto al museu de Azpeitia, a on en tenen una en estat de marxa, o anar a Martorell a on deu quedar la històrica.

La del museu d'Azpeitia:

jo ja hi he escrit a veure que diuen..

gràcies

Malle73
Tornar a dalt Ir abajo
ostman
Trenjardinaire Plus
avatar

Ubicació : Santa Perpètua de Mogoda (Vallès Occidental)
Edat : 47
Data d'inscripció : 23/05/2012
Nombre de missatges : 6913

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 3:34 am

No hauria de ser més fàcil anar a preguntar a Martorell?
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3358

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 4:07 am

Això son companys ok ok ok ok

 Les fotos d'aquest viatge històric ja les tinc mirades, re-mirades, i .....  La màquina està bastant reformada en alguns aspectes.

 El tema de les ventilacions m'ha fet anar de corcoll, hi ha fotos de màquines em diferents tipus de ventilacions i n'he tret una conclusió que potser que sigui encertada o equivocada, les cares laterals del capó està dividit en cinc obertures a cada costat, les dues extremes son de doble porta ventilada, en aquestes hi ha alguna diferència entre algunes màquines però penso que son degudes a modificacions, crec que les originals eren obertures embotides a la planxa, encara que hi ha algunes fotos en que es veuen portes davanteres amb ventilacions a la meitat inferior solament.

la segona obertura en la majoria, per no dir totes, és una obertura reixada amb dues tapes a la meitat inferior, que en algunes fotos hi ha màquines amb les dues tapes o una i les dues dues obertures restants (tercera i quarta començant per davant) son cegues.
La 1003 que es veu en el viatge històric hi han fotos amb diferents aspectes

la primera és la 1002 i la segona la 1003, també hi ha canvis en les ventilacions de la teulada de la cabina.

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
Sisu
Cap de Tallers
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5722

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 4:25 am

La meva experiència en les dièsel que he construït darrerament també ha estat de trobar fotos amb un poti-poti de variacions en les reixes de ventilació. En un mateix model trobaves que en diferents èpoques les havien modificat d'una manera o d'una atre. Així que al final acabava fent la que m'agradava més o que fos més fàcil de reproduir.
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 4:35 am

Acostumen a ser màquines que fan servei durant molts anys, i deu ser normal fer tants canvis.
En aquests casos, l'opció d'en Narcís és la més coherent.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 8:28 am

No es tracta de modificacions. Són diferents versions.

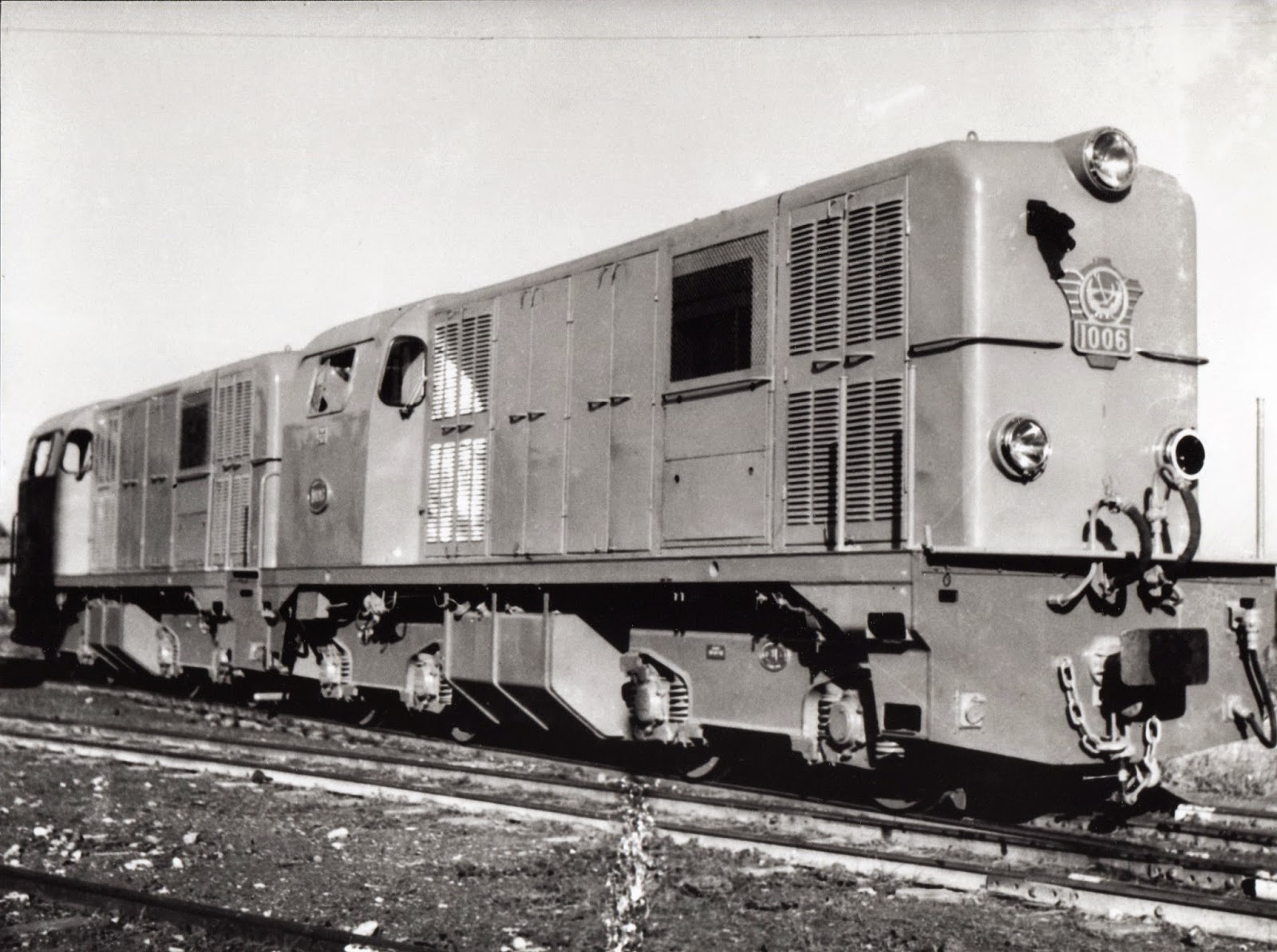

En principi les de Catalans sempre varen ser així:



Mentre que les del nord d'Espanya algunes eren com les de Catalans, i d'altres eren així:



Ara be, al Manresa Olvan hi varen circular algunes màquines que eren de l'Estat i venien del nord, per tant també se'n va veure alguna de diferent a Catalans. Però gairebé totes eren com les de la primera foto.

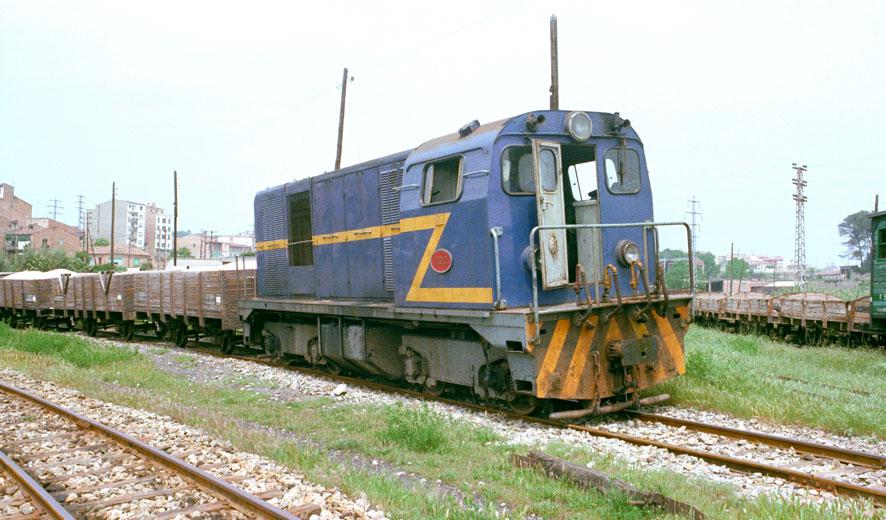

Després hi havia les del Tajuña que, si mal no recordo, eren així:



Això és a grans trets, i simplificant molt. Si voleu fer la de Catalans, no us compliqueu la vida i feu la versió de la primera foto. N'hi havia molt poques de diferents.

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 8:36 am

No, disculpeu: la del Tajuña era idèntica a les del nord:



Tingueu en compte que les dues plaques que hi ha a sota de la reixa es poden treure i llavors queda reixa oberta.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 8:45 am

Si voleu podeu venir a casa i veureu tota la documentació que tinc d'aquesta màquina. Segurament això us ajudarà per a treure conclusions. Us podré ensenyar totes les Alsthom que han corregut per la península, i per altres països.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3358

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 9:17 am

Gràcies Amadeu.

 La intenció és fer la dels Catalans, blava amb ratlla groga, que era la que circulava per aquests indrets arrossegant Martorells de fusta, després convertits en metàl·lics,  i trens de carbó i potassa fins a la clausura de la línia.

 La primera foto per a mi és genial, corrobora el que fem


Fins aviat, Ignasi.
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3358

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 9:20 am

Una altra observació.

Aquesta foto deu ser de l'arribada de la 1006 i companyia, per tant en estat d'origen, no portes les ventilacions de la cabina, que surten pràcticament en totes les fotos.

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 39
Data d'inscripció : 27/05/2014
Nombre de missatges : 5151

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 9:28 am

Sí, és evident que la reproducció està sent molt fidel.

Per cert, per acabar d'afinar aquestes ventilacions, et proposo fer un tallet en angle a cadacuna de les tires, per a donar-li la forma. Una cosa així



No t'ha quedat molt grossa per aquesta via...? angell

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 9:37 am

La via deu ser d'un circuit LGB al costat de la màquina real. Very Happy
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 9:40 am

ignasibaga escrigué:
 Una altra observació.

 Aquesta foto deu ser de l'arribada de la 1006 i companyia, per tant en estat d'origen, no portes les ventilacions de la cabina, que surten pràcticament en totes les fotos.

 Fins aviat, Ignasi.

Suposo que et refereixes al ventilador de sobre del sostre. Aquesta si que és una modificació. Originàriament no les portaven.

Llavors la que vols fer és aquesta?:

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3358

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 10:10 am

Mitjans escrigué:
Sí, és evident que la reproducció està sent molt fidel.

Per cert, per acabar d'afinar aquestes ventilacions, et proposo fer un tallet en angle a cadacuna de les tires, per a donar-li la forma.....

No t'ha quedat molt grossa per aquesta via...? angell

Olot escrigué:
La via deu ser d'un circuit LGB al costat de la màquina real. Very Happy

riuuuu riuuuu riuuuu riuuuu riuuuu riuuuu

 Amb les fotos que he posat i ara us adoneu que la via és una mica estreta?

 El angle que dius, Joan, ja l'hi he fet, he volgut imitar el que vas fer en aquesta màquina que em va agradar molt, però en un principi tenia un parell de tires d'aquestes d'un quart de vareta de 2mm, massa gran, en vaig buscar de 1mm i no n'hi havia, però hi anaven quatre tires per bossa a 6 euros la bossa, la màquina porta moltes ventilacions, per el que vaig decidir fer-ho amb tires quadrades de 1mm que n'hi van 10 per bossa, arrodonint un canto, potser no ha quedat perfecte però em sembla que és passable

el que passa és que com que el lateral és de PVC espumat i les tires son d'Evergreen no s'enganxen amb cola Faller i l'altra no és fina per aquests menesters per el que vaig muntar les tires a sobre d'una planxa d'Evergreen de 0,25mm i llavors enganxar la ventilació sencera.

La via que hi ha a sota no és que s'hagi encongit amb la pluja, ni que al fer la màquina m'hagi equivocat d'escala, és que a Märklín-cafe han decidit anar a la fira de Lleida, s'estan repassant els mòduls i jo he de fer la decoració dels dos bucles de retorn, a un, que és el que es veu hi vull fer un circuit de tren tripulat com el que tinc a la maqueta d'H0, fer servir via de Märklín Z que és de 6mm d'ample.

 Fins aviat, Ignasi.
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 65
Data d'inscripció : 22/05/2013
Nombre de missatges : 3358

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 10:18 am

Olot escrigué:
ignasibaga escrigué:
 Una altra observació.

 Aquesta foto deu ser de l'arribada de la 1006 i companyia, per tant en estat d'origen, no portes les ventilacions de la cabina, que surten pràcticament en totes les fotos.

 Fins aviat, Ignasi.

Suposo que et refereixes al ventilador de sobre del sostre. Aquesta si que és una modificació. Originàriament no les portaven.

Llavors la que vols fer és aquesta?:


Caram no recordo haver vist un tren tant llarga a l'estació de Guardiola, deuria ser un dia molt especial. Una gran foto.

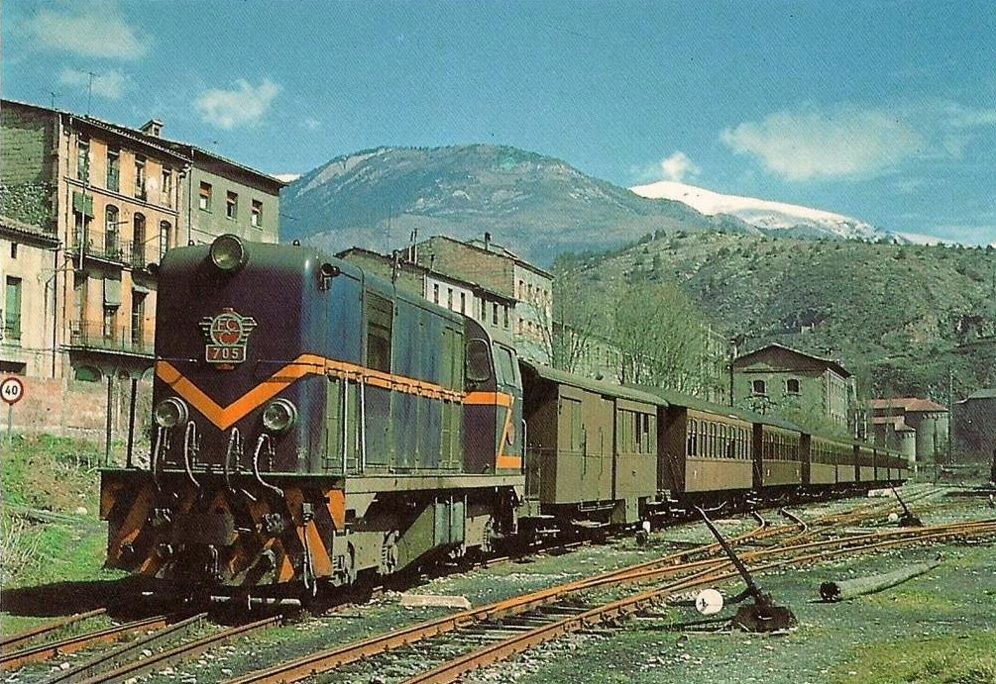

 Bé la que tenia pensada era una d'aquestes
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 10:19 am

Be, si... ara veig que la que he posat jo és una d'aquelles que era com les del nord.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 20146

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dt Oct 11, 2016 10:32 am

De vegades també portaven això:



I d'altres vegades, això altre:

Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ostman
Trenjardinaire Plus
avatar

Ubicació : Santa Perpètua de Mogoda (Vallès Occidental)
Edat : 47
Data d'inscripció : 23/05/2012
Nombre de missatges : 6913

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dj Oct 13, 2016 3:02 am

És una màquina molt vistosa... ha circulat tants anys que ha portat de tot...
Tornar a dalt Ir abajo
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 45
Data d'inscripció : 21/03/2011
Nombre de missatges : 8455

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dj Oct 13, 2016 4:25 am

EL FIM som tan independent que sempre treballant fins i tot a les festes de la nostra terra... la sra Merkel ja ho deia que s'ha de treballar...!! doncs si ho diu ella va a misa..!!



mallet73

Tornar a dalt Ir abajo
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 45
Data d'inscripció : 21/03/2011
Nombre de missatges : 8455

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dj Oct 13, 2016 10:20 pm

Tornar a dalt Ir abajo
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 45
Data d'inscripció : 21/03/2011
Nombre de missatges : 8455

MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans   Dv Oct 14, 2016 2:10 am

ostman escrigué:
No hauria de ser més fàcil anar a preguntar a Martorell?

Doncs no!! mira per on, ahir vaig rebre imatges del interior de l'Alsthom... espero el seu permís per publicar alguna d'elles en el foro... de FGC no espero res ja que per un altre projecte els vaig escriure i encara espero resposta.....nose nose nose demanat amb cordialitat com aquest cop...

salutacions

mallet73
Tornar a dalt Ir abajo
Contenido patrocinado




MissatgeAssumpte: Re: Nou projecte per a la Alsthom dels Catalans

Tornar a dalt Ir abajo

Nou projecte per a la Alsthom dels Catalans
Tornar a dalt
Pàgina 5 de 14Anar a pàgina : Previ  1, 2, 3, 4, 5, 6 ... 9 ... 14  Següent

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Material mòbil (artesà, personalitzat, modificacions)-
Canviar a:
