 Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.

Veure tema anterior Veure tema següent Ir abajo
Anar a pàgina : 1, 2, 3  Següent
AutorMissatge
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18703

MissatgeAssumpte: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 10, 2016 8:42 am

Com ja sabeu tinc intenció de fer una torre d'aigua per els mòduls de La Fàbrica, inspirada en les del tren d'Olot:



En tinc un dibuix que vaig fer jo mateix a partir d'un planell que vaig tenir ocasió de tenir a les mans fa molts anys quan vaig poder tocar i remenar els arxius que FEVE encara tenia a l'estació del tren d'Olot a Girona:



Fixeu-vos que la planta de la columna metálica que suporta el dipòsit és rectangular, suposo que per resistir el pes de l'aigua que passa per la grua (el tub de carga de les màquines).

Ja fa dies que em volta pel cap una idea que ve del meu treball de personalització de la Wasserhaus:

http://trenscat.forosactivos.net/t1509p100-personalitzacio-edifici-wasserhaus-pola-ref-331005

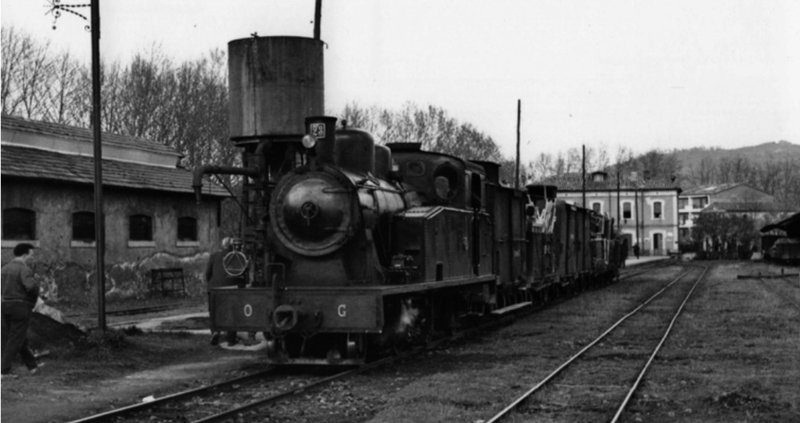

Si volgués fer una còpia exacta de la torra d'aigua del OG partiria de zero i la faria tota en llautó. Però ara no tinc temps ni és l'objectiu perquè només vull fer una peça inspirada en la del OG, no pas una reproducció exacte. Per tant la idea és de fer servir el material comercial existent de Piko i de Pola. Per això ja m'he anat procurant el material adient:



Amb el dipòsit interior de la Wasserhaus vaig fer servir unes peces sobrants de la passarel·la de Sot del Bac. Aquest cop ja no tenia més peces, per tant he comprat el pont de senyals de PIKO ref 62033, que no és tant car com la passarel·la però té les mateixes peces per a fer la torre.

Per altra banda a Ardèche Miniatures vaig trobar la grua d'aigua de POLA ref 925 (avui 330925 ) a molt bon preu.

També uns trossos de tub de PVC de 90 mm.

Així dons, avui he estat comprovant la manera d'utilitzar aquestes peces per fer una torre de base rectangular, escollint algunes de les peces del pont de senyals. Per una banda les que es fan servir com a peu, em serveixen perfectament per a fer el costat estret del peu de la torre inspirada en la del OG.
Per a fer el costat llarg he provat d'utilitzar les peces que s'utilitzen per a posar a sota del terra del pont de senyals. Però, és clar, s'ha de fer quadra l'alçada. Com?



Veig que quatre peces petites equivalen a poc més de tres de grans. Això implica tallar alguna peça...



Queda un petit espai que no serà pas difícil omplir amb alguna peça del pont. Per exemple, aquesta que aquí a la foto ja he tallat i tot.



El resultat em convenç del tot. Aquí tenim totes les peces que conformaran els dos costat, estret i llarg, i amb el petit gruix que l'hi he fet, s'adiu perfectament:



A demés l'alçada és perfectament adequada. En realitat és una mica més alt del que hauria de ser ja que els peus de les del OG a escala haurien de fer 145 mm, i aquesta fa una mica més però permet de posar-hi tot els sistema de tubs de la grua per sota del dipòsit.

O sigui que com que sé que la meva idea és factible, ja podré dormir tranquil. Més endavant ja continuaré la feina. super12

Apa! bona nit !
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ostman
Trenjardinaire Plus
avatar

Ubicació : Santa Perpètua de Mogoda (Vallès Occidental)
Edat : 46
Data d'inscripció : 23/05/2012
Nombre de missatges : 6859

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 10, 2016 2:19 pm

No vas gens malament... Poc quedar una torre d'aigua prou resultona...
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5037

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 10, 2016 6:32 pm

M'agrada la simplicitat de la torre i la idea que has tingut d'utilitzar altres kits per la base, es nota que ets un mestre. Seguiré aquesta construcció, segur que el resutat serà més que òptim, una virgueria de les teves....
(Les peces del pont de senyals ja són de mides desiguals també?. I et quadren les mides d'amplada?)
aplaud aplaud aplaud
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
MALLET73
Trenjardinaire Plus
avatar

Ubicació : Viladecans, sense metro ni Tram
Edat : 44
Data d'inscripció : 21/03/2011
Nombre de missatges : 7527

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 10, 2016 10:01 pm

affraid affraid affraid affraid applaud applaud applaud genial genial genial genial

mallet73
Tornar a dalt Ir abajo
Sonderzug
Trenjardinaire
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 56
Data d'inscripció : 05/12/2014
Nombre de missatges : 222

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dl Jul 11, 2016 12:21 am

Quedarà molt maca.
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7036

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dl Jul 11, 2016 2:19 am

Tren super12 super12 super12 aplaud

Pere
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4229

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dv Jul 15, 2016 4:39 am

Molt bon projecte! Anirem seguint-lo

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Víctorf
Trenjardinaire
avatar

Ubicació : Móra la Nova
Edat : 60
Data d'inscripció : 19/03/2011
Nombre de missatges : 602

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dv Jul 15, 2016 6:10 am

Molt bona idea Amadeu !!!
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18703

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dv Jul 15, 2016 6:32 pm

Gràcies a tots per els vostres comentaris.

Sisu escrigué:
...
(Les peces del pont de senyals ja són de mides desiguals també?. I et quadren les mides d'amplada?)
aplaud aplaud aplaud

Si; perfectament. Sembla que hagin estat fetes expressament per acoblar-se. He fet unes fotografies per a explicar-ho:

Hi ha dues peces diferents que formen la torre. Una d'elles te el cantó que acaba amb una prolongació (dreta) que encaixa amb l'altra que no la té (esquerra):



Aquesta és la forma com està previst que encaixin:



Per si no es veu clar com encaixen les dues peces diferents, a la dreta he marcat amb una línia blanca la separació de les dues peces:



La senzilla no serveix. Per que encaixi s'ha d'utilitzar la de la dreta, que te la petita prolongació. Aquesta encaixa perfectament amb les peces grans que formen el pont de senyals:



No sé si he sabut fer-me entendre.
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
ostman
Trenjardinaire Plus
avatar

Ubicació : Santa Perpètua de Mogoda (Vallès Occidental)
Edat : 46
Data d'inscripció : 23/05/2012
Nombre de missatges : 6859

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dv Jul 15, 2016 7:34 pm

Molt ben explicat... Necessitaras moltes parts de la dreta...
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18703

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 7:09 am

Gràcies, Pau.

Avui no me'n he pogut estar de provar de muntar el peu de la torre a la meva manera. Primer de tot selecció de les peces a utilitzar, per al costat estret.



A la foto ja es veuen encolades i també s'hi veu el reforç que hi he fet per dins amb una mica de fulla de PVC.

Després he agafat les peces per a fer el costat ample i també les he encolat i reforçat.



Encolar els dos costats ha estat un moment emocionant. Aquí també hi he posat un reforç amb vareta rodona de PVC.



Després ha calgut repetir les tres maniobres per a obtenir una altra peça com aquesta, i finalment les he enganxat totes dues formant el peu de la torre. A la foto ja es veu fins i tot amb el petit gruix a la part superior dels costats amples.



No me'n he pogut estar tampoc de posar el petit tros de tub de PVC que servirà de dipòsit d'aigua, per a veure quin efecte fa.



Apa, ara digueu-me: quin efecte us sembla que fa? Very Happy
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5037

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 7:14 am

A mi m'agrada, la perspectiva de la foto dificulta veure la mida però l'efecte és molt bo.

super12 super12 super12
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7036

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 7:21 am

Queda molt bé super12

Pere
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4229

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 9:01 am

A mi m'agrada molt l'efecte aconseguit. És una molt bona base, mai mes ben dit. ..!

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18703

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 6:33 pm

Gràcies per les respostes.

Dons a mi NO m'acaba de fer el pes. L'hi veig alguna cosa que no quadra. No l'hi veieu vosaltres alguna cosa estranya?

Avui, mentre jo estava buscant el què a la torre, de sobte, com si algú encengués un llum, han aparegut els primers raigs del sol del dia. Així que avui puc posar una foto amb llum natural, que totes les anteriors estaven molt mal il·luminades:



Ja us dic que no m'acaba de quadrar. Aquí hi ha unes fotos més de la torre del tren d'Olot:







Ja vaig dir que no tinc intenció de fer-la exacta sinó que vull que s'hi assembli. I jo trobo que les proporcions no són bones.



El peu de la torre és bastant aproximat de mides als del O.G, tot i que la part estreta és una mica més ample. El dipòsit és bastant a escala. Però tot plegat dóna una impressió diferent. A mi em dóna l'impressió de que el dipòsit és molt més petit.

Potser això és perquè el peu de la torre és més alt del compte perquè és la mida que donen aquestes peces del kit, i això ha de quadrar. A demés també he tingut en compte les mides de la mànega d'aigua que hi posaré, que és molt més gran que la del O.G, i que a sobre farà que el dipòsit encara es vegi més petit.

Crec que hauré de provar-ho amb un tub de més diàmetre, i fer el dipòsit de forma que guardi una proporció visual.

No ho veieu així?  pensativ
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
josepmaria
Trenjardinaire Plus
avatar

Ubicació : barcelona
Edat : 71
Data d'inscripció : 17/09/2012
Nombre de missatges : 1275

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 8:15 pm

Jo crec que és el que tu dius
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5037

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 8:33 pm

Suposo que és lo que jo et deia de que es veia estrany potser per la perspectiva de la foto.....i potser és per les proporcions. Tu tens les mides i hauries de fer el dipòsit en proporció, reduint-lo o engrandint-lo, en base a la mida de la torre. És la meva opinió.
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 58
Data d'inscripció : 16/01/2009
Nombre de missatges : 18703

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 9:31 pm

Buscant proporcions:



No sé que pensar pensativ pensativ pensativ
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5037

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 10:00 pm

La teva sembla més estilitzada
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4229

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 10:04 pm

Potser necessitaries un dipòsit de més diàmetre

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 7036

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Ds Jul 16, 2016 11:55 pm

Si totes les cares de l'estructura tinguessin la mateixa mida potser hauria una altra aire, en ser uns costats diferents dels altres es veu com mes joguina, amb una mica de color a la part marcs, i òxid en els ferros inclòs el dipòsit?

Pere
Tornar a dalt Ir abajo
Francesc
Jardinaire aprenent
avatar

Ubicació : Barcelona
Edat : 73
Data d'inscripció : 22/01/2009
Nombre de missatges : 46

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 17, 2016 9:32 am

Aquesta torre d'aigua esta força ben aconseguida. T'ha quedat molt bé, Olot.
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 48
Data d'inscripció : 01/05/2012
Nombre de missatges : 5037

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 17, 2016 6:20 pm

Veient les fotos diria que l'estructura que aguanta el dipòsit és massa alta.
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
ostman
Trenjardinaire Plus
avatar

Ubicació : Santa Perpètua de Mogoda (Vallès Occidental)
Edat : 46
Data d'inscripció : 23/05/2012
Nombre de missatges : 6859

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 17, 2016 8:39 pm

El dipòsit original sembla més gran... Tan de diametre com d'altura... Tanmateix quan posis els tubs per alimentar el dipòsit potser canvia la sensació...

En qualsevol cas, les dimensions actuals respecte la locomotora no el veig malament...


I posats a "rizar el rizo"... Has cubicat quanta aigua cap en aquest dispòsit? I quanta aigua cap als dispòsits de les teves màquines?

Això potser et dona una pista...
Tornar a dalt Ir abajo
jaume
Trenjardinaire Plus
avatar

Ubicació : Barcelona
Edat : 55
Data d'inscripció : 02/05/2012
Nombre de missatges : 3347

MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.   Dg Jul 17, 2016 10:42 pm

Bona feina.
Tornar a dalt Ir abajo
Contenido patrocinado




MissatgeAssumpte: Re: Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.

Tornar a dalt Ir abajo

Construcció d'una torre d'aigua amb grua inspirada en les del tren d'Olot.
Veure tema anterior Veure tema següent Tornar a dalt
Pàgina 1 de 3Anar a pàgina : 1, 2, 3  Següent
 Temas similares
-
» La construcció d'una estació utilitzant PVC Foamboard
» Vagó grua playmobil
» Construcció d'una rotonda i el seu pont giratori-(FFCC de la Terrassa)
» construcció en G-II/m "la patxanga"
» Projecte construcció locomotora Batignolles

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Edificis, personatges i altres accessoris-
Canviar a:
