 Locomotora 254 FGC

Veure tema anterior Veure tema següent Ir abajo
Anar a pàgina : Previ  1 ... 10 ... 17, 18, 19, 20  Següent
AutorMissatge
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Ds Jun 24, 2017 12:24 am

Gràcies gràcies! smiley-char013

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Jul 19, 2017 11:11 pm

Avui que tinc una estona lliure amb l'ordinador, m'he posat a fer diverses feines pendents, entre elles, el disseny de les calques de la 254.



No n'hi ha moltes, però la numeració lateral és molt grossa... veurem quant ocupa finalment al paper.

Veig que últimament, amb el manteniment, els han posat el logotip nou de FGC, el del requadre blanc, però li deixaré aquest, que és l'original de quan van arribar.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 47
Data d'inscripció : 02/05/2012
Nombre de missatges : 5011

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 20, 2017 7:18 am

Hauràs de posar la calca de la numeració a la reixa no?. Això serà "xungo"
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 20, 2017 7:47 am

Ja ho tinc present. És l'única que em portarà problemes, perquè la resta són petites i planes, però aquesta, em fa respecte. ... Caldrà bona dosi de micro sol i assecador, per anar estovant-la i que s'adapti el millor que es pugui.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 47
Data d'inscripció : 02/05/2012
Nombre de missatges : 5011

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 20, 2017 5:10 pm

Què és el micro sol?
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 20, 2017 5:13 pm

És un líquid que estova les calques quan les acabes de posar, que ajuda a que s'adapti a la superfície del model. Tot i així, a vegades cal aplicar-hi calor amb un assecador per ajudar en llocs complicats.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 64
Data d'inscripció : 22/05/2013
Nombre de missatges : 2763

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 20, 2017 11:17 pm

En la calca de la reixa hi pot haver el problema del repujat de la reixa que pot deformar el número en la seva alçada, penso que abans de fer el disseny del número i aprofitant les restes d'una fulla anterior com pot ser les dels vagons d'enguany, retallar una tira a un lateral i mili-mitrar-lo, enganxar-lo a la reixa per poder comptar quina mida ha de fer la calca d'alçada.

No sé si m'he sabut explicar.

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 20, 2017 11:28 pm

S'entén perfectament, tot i que el gruix de les tires és tan prim que gairebé no estirarà. Això espero.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Jul 26, 2017 9:49 pm

Avui, avançant una mica amb els "complements" de la 254, he fet un petit muntatge per veure com llueix...




Els vagons encara estan en un estat molt inicial, tot arribarà.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Jul 26, 2017 10:38 pm

En quant als enganxalls, he pensat en la possibilitat de fer funcional l'alliance per a les tolves, però em temo que no permetrà radis massa petits, parlo inclús de R3, així que tocarà fer un invent com aquest...



Quedaran els Alliance a tocar, però per sota hi anirà el de LGB. D'aquesta forma, també mantinc la compatibilitat amb el material comercial.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Jul 26, 2017 10:54 pm

Més jocs amb diferents vagons...




_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 47
Data d'inscripció : 02/05/2012
Nombre de missatges : 5011

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 27, 2017 7:20 am

Joan, per què no podrà girar per radis petits amb l'Alliance?. Suposo que serà un enganxall Bachmann o LGB americà no?.
I de la manera que surt al dibuix sembla que els dos enganxalls es facin nosa. Ja hem comentat molts cops lo dels horrorosos enganxalls de LGB (m'agraden molt més els americans i jo en ocasions he muntat els S-Kuplix) però així t'assegures de poder enganxar material de tothom.
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dj Jul 27, 2017 8:53 am

Tot seria mirar-ho, però crec que li falta gir al ganxo (a l'aliance). Pensa que en corba tancada, els extrems, tant de la màquina com del vagó, se'n van cap enfora.

Ja miraré de fer un estudi per si de cas hi ha marge per a fer-ho abans de descartar del tot.

Una altra cosa és que sé a quina alçada queda el de lgb, però l'alliance comercial no. Jo els he posat on li queda en realitat a la 254.

Potser també cal fer-los sortir una mica més. .

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 64
Data d'inscripció : 22/05/2013
Nombre de missatges : 2763

MissatgeAssumpte: Re: Locomotora 254 FGC   Dv Jul 28, 2017 10:28 pm

Muntat d'aquesta manera l'enganxall aliance actua com el topall de LGB, per fer-lo funcional ja és una altra història.
Hauria d'anar muntat a una barra orientable en que el seu punt de gir i fixació ha de ser el eix de gir del bogi, amb unes molles que el centrin quan el vagó no està enganxat a cap màquina o altra vagó, però que no siguin massa fortes perquè no impedeixin el seu desplaçament al inscriure les corbes quan va enganxat.

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dl Jul 31, 2017 1:34 pm

Entre els molts fronts que té oberts aquesta màquina hi ha el del control.

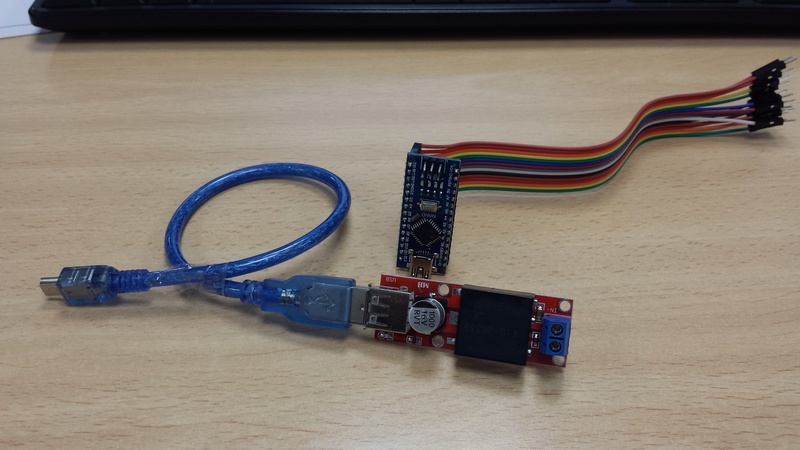

Avui m'ha arribat un arduino nano (el model més petit) i un estabilizador de corrent, que agafarà la corrent de la via i la deixarà constant a 5V, per alimentar l'arduino.

Ara li hauré de posar el programa i provar de nou els controladors dels motors, per veure si estan en bon estat o se'm van fer malbé durant les proves.



El més gran és l'estabilitzador, i alimenta a través d'un cable usb.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 47
Data d'inscripció : 02/05/2012
Nombre de missatges : 5011

MissatgeAssumpte: Re: Locomotora 254 FGC   Dl Jul 31, 2017 8:03 pm

I tot això per què serveix Joan?
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dl Jul 31, 2017 9:33 pm

Per a controlar la màquina des del mòbil.

La idea és que pugui agafar corrent, tant contínua con alterna, i a través del mòbil, controlar-la. Com un digital, però barat i sense centraleta. També contemplo l'opció de posar-hi bateria.

En aquest fil, en parlàvem.

Arduino i Bluetooth

En aquest fil s'hi veu un arduino més gran, que vaig comprar per fer proves i per recanvi de l'impressora, però amb el petit n'hi ha de sobres.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Ago 02, 2017 7:28 am

Ahir vaig estar fent la instal·lació de l'arduino a la màquina, després d'intentar recordar què havia fet i com...

En principi, provant en un tram recte ja funciona.



Com que aquest model d'arduino és més petit, m'hi cap dins el dipòsit, juntament amb l'estabilitzador de corrent.

El problema que em trobo és que amb les preses de corrent tan pobres que tenen aquests blocs motors, algun cop que perd contacte, l'arduino es reinicia i es desconnecta al Bluetooth. ... Caldrà alimentar millor la bèstia. ..

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
ignasibaga
Trenjardinaire Plus
avatar

Ubicació : Bagà
Edat : 64
Data d'inscripció : 22/05/2013
Nombre de missatges : 2763

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Ago 02, 2017 2:37 pm

Molt bé Joan. Jo poso en paral·lel les preses de corrent dels dos motors, tant a la Alsthom com aquesta tant sols porten els patins com a presa de corrent però ara per ara no han donat cap problema.

Fins aviat, Ignasi.
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Ago 02, 2017 2:57 pm

Així ho tinc ara, però un petit tall és suficient per a reiniciar l'arduino.

He trobat a eBay uns carbons massoth, que instal·laré a quatre dels sis eixos, els que no pivoten. Amb això hi haurà sis punts de corrent per carril.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 29/01/2009
Nombre de missatges : 6989

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Ago 02, 2017 3:10 pm

No es pot posar una bateria, alimentador de corrent o un altre engendro per impedir que arduino tingui micro talls?

Pere
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Dc Ago 02, 2017 3:25 pm

Sí, de fet, l'havia alimentat amb piles a les proves, però volia que fos autosuficient amb la corrent de la via.

També li puc mirar de posar un condensador a l'entrada si després de posar-li els carbons encara falla.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Ds Ago 05, 2017 1:55 am

Avui ha tocat carrosseria.

Quedava pendent instal·lar els tacs on fixar els cargols de la segona cabina.

Seguidament, he fet les finestres rodones dels laterals.  Per a fer-ho, he imprès en paper unes vistes dels laterals i les he enganxat al seu lloc.  A partir d'aquí, amb el trepant he anat fent tot de forats per a poder buidar, i amb la llima grossa, he arrodonit, seguint el contorn del dibuix.





Un cop fetes les quatre finestres, he fet un arreglo a les tires laterals, pensant en la pintura i les calques. Resulta que les tires eren de secció rectangular, per tant, la separació entre elles també ho era,  i força estreta, cosa que dificultaria que la pintura hi penetri bé i la calca no crec que arribés al fons i s'adaptés bé.

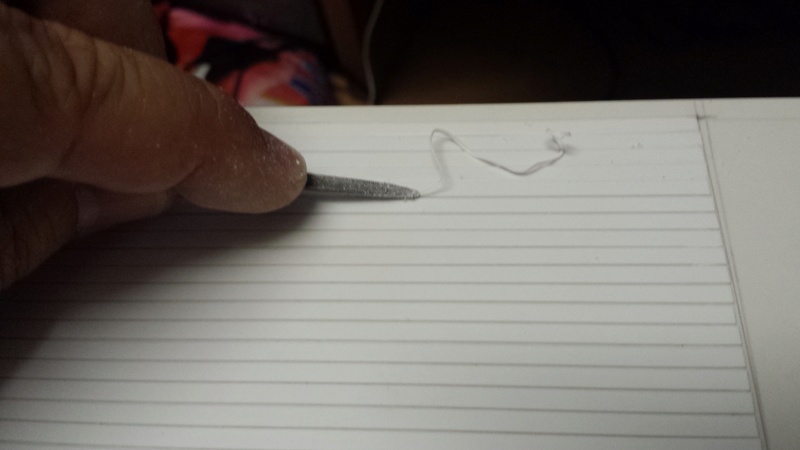

El que he fet és passar la punta de la llima, deixant la regata en forma de V, que facilitarà el que he comentat.





I per avui, això és tot. Una mica més de massilla i a dormir.


_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Sisu
Trenjardinaire Plus
avatar

Ubicació : Palau-saverdera (Alt Empordà)
Edat : 47
Data d'inscripció : 02/05/2012
Nombre de missatges : 5011

MissatgeAssumpte: Re: Locomotora 254 FGC   Ds Ago 05, 2017 8:10 am

No entenc ben bé això de la placa ratllada. Pensa que n'hi ha de fetes d'Evergreen
Tornar a dalt Ir abajo
http://emporda-natura.blogspot.com
Mitjans
Mestre 3D
avatar

Ubicació : Barcelona
Edat : 38
Data d'inscripció : 27/05/2014
Nombre de missatges : 4135

MissatgeAssumpte: Re: Locomotora 254 FGC   Ds Ago 05, 2017 10:34 am

He fet un dibuix explicatiu



Potser sí que hi ha alguna placa que em serveixi, però quan m'hi vaig posar, tenia les tires i no vaig remenar massa més. .. per una propera ocasió ja m'ho miraré tot més abans de començar.

_________________
Salutacions. JOAN

Les meves construccions http://trenscat.forosactivos.net/t1813-index-les-construccions-d-en-mitjans
Els meus cotxes http://mitjansracing.wix.com/mracing
Les meves figures de Warhammer http://mitjansracing.wix.com/warhammer
Tornar a dalt Ir abajo
Contenido patrocinado




MissatgeAssumpte: Re: Locomotora 254 FGC

Tornar a dalt Ir abajo

Locomotora 254 FGC
Veure tema anterior Veure tema següent Tornar a dalt
Pàgina 18 de 20Anar a pàgina : Previ  1 ... 10 ... 17, 18, 19, 20  Següent
 Temas similares
-
» GENOVA CASELLA 29 locomotora fa a mà en bronze
» Projecte construcció locomotora Batignolles
» locomotora de vapor energie FGC
» Locomotora 254 FGC
» Companyia KTK (Carrils i trens de Cargolia)

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Material mòbil (artesà, personalitzat, modificacions)-
Canviar a:
