 Tren-tram Baiona Vigo

Veure tema anterior Veure tema següent Ir abajo
Anar a pàgina : Previ  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Següent
AutorMissatge
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dc Set 15, 2010 9:19 am



Hola Lluis

Gracias per la resposta.La roda dentada es per la reparació d´una una motorització Bachman que li manca aquesta roda.


Las mides que té donat son tretes per aproximació ,amb pots. dir els diàmatres que tens mes aproximats als 24 mm.

moltes gracias .

Fins aviat Josep
Tornar a dalt Ir abajo
VAY
Jardinaire
avatar

Ubicació : Ibi
Edat : 37
Data d'inscripció : 03/08/2010
Nombre de missatges : 73

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dc Set 15, 2010 9:24 am

Josep, aquesta es la roda dentada que et comentava.

Ja em diràs alguna cosa.


Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Set 16, 2010 4:32 am

Hola Lluis

Gracias per la foto, es posible adaptar la roda si el diàmetre es correcte.Ja te dit que las mides son tretes a ull.

Unas fotos del motor Bachmann.


[img][/img]



Uploaded with ImageShack.us[img][/img]


[img][/img]

La roda de la parlem te que engrana amb la roda petita per moure l´eix.

Fins aviat Josep
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Set 16, 2010 8:57 am

Josep, del que em a enviat Lluis em sembla que tinc pinyons com el que necessites tu?
Quedem por telèfon
Pere
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dc Oct 06, 2010 9:20 am

Per fi he aconseguit que els bogies del tramvia de Baiona funcionin correctament, un dels bogies l'he tingut funcionant durant una mica més d'una hora sense que es noti el desgast, demà acabaré l'altre bogie, que res més li falten els frens i part de l'electrificació, encara que ja ho he provat i funciona molt bé. Gracies Lluis.
Pere
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Oct 07, 2010 11:02 am


Aquesta és la primera part del vídeo, demà penjare la resta.
Pere
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dv Oct 08, 2010 5:12 am


I aquesta és la segona part, el vaig tenir un total de 2 hores fent proves i els pinyons ni es van assabentar.
Pere
Tornar a dalt Ir abajo
peps
Trenjardinaire Plus
avatar

Ubicació : vic
Edat : 50
Data d'inscripció : 04/02/2009
Nombre de missatges : 1594

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dv Oct 08, 2010 10:53 am



SALUTACIONS
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Ds Oct 09, 2010 8:59 am












Si us fixeu la subjecció a la carrosseria és per rosca










La distància entre eixos és de 70 mm. totes les peces estan fetes en microfusió menys el passat mans de 8 x 2 mm. que uneix els dos laterals dels boguies i els suports frontals del motor.
La tornilleria per al muntatge és, en les tapes de les caixes de greixos de 1,2 mm., Els passamans d'unió dels laterals 2 mm., Els frontrales als motors de 2,5 mm. i la resta 3 mm.
Un dels boguies encara no està totalment acabat, li falten els frens, repassar amb pintura la tornilleria per impedir que s'afluixi quan funcioni i la carcassa del motor per impedir òxid. De tota manera, els boguies els pinto en negre sense posar primación perquè amb el temps desaparegui i permeti veure el llautó ja envellit.
Pere
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18329

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Oct 10, 2010 11:24 am

Bravo Pere. No et canses mai de treballar !

aplaud aplaud aplaud aplaud aplaud

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dc Oct 13, 2010 10:16 am

Un bon tip de treballar , felicitacions.

Fins aviat Josep
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Nov 11, 2010 8:51 am

Hola a tots.

TramBlau ma demanat per provar el tren tramvia de Baiona pel meu circuit. Em quedat pel dissabte dia 13 a les 11 del mati.

El que estigui interesat pot venir y jugar una estona trens.

Fins aviat Josep
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18329

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Nov 11, 2010 9:01 am

Gràcies per l'invitació !

Portem alguna cosa?

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
peps
Trenjardinaire Plus
avatar

Ubicació : vic
Edat : 50
Data d'inscripció : 04/02/2009
Nombre de missatges : 1594

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Nov 11, 2010 10:26 am

Josep gracies per invitant-se ,pero no puc venir i aixo que estare per la vora ,ja que la nena
em juga a futbol i aquest disabte juguem contra el tona a casa vostra ,depen de l`hora ,un cop acabem si tinc temps em
d`eixo caure per aqui.
Tren Tren SALUTACIONS Tren Tren
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dj Nov 11, 2010 10:38 am

Podeu portar el material que desitgeu tor serà ben rebut.

Fins aviat Josep
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Ds Nov 13, 2010 11:14 am


De tot el vídeo res més he pogut aprofitar aquesta part, hi ha dies que no surten bé les coses, i avui m'ha passat amb el vídeo un dia d'aquests que et dóna per prémer el botó per filmar i del que fas és aturar la càmera, i quan creus que no estàs filmat vegada gran quantitat de peus
Pere
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18329

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Ds Nov 13, 2010 8:18 pm

Home, tens quasi 7 minuts !

No està pas malament.

Gràcies per compartir el vídeo. ok

Aquestes són les fotos que vaig fer (per a tu, i per a tots els que no hi varen poder ser):

Circulant

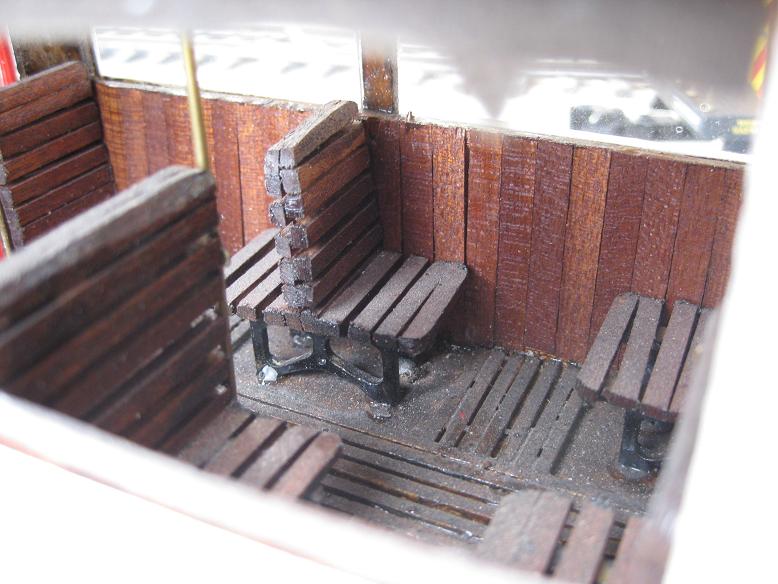

En detall, l'interior

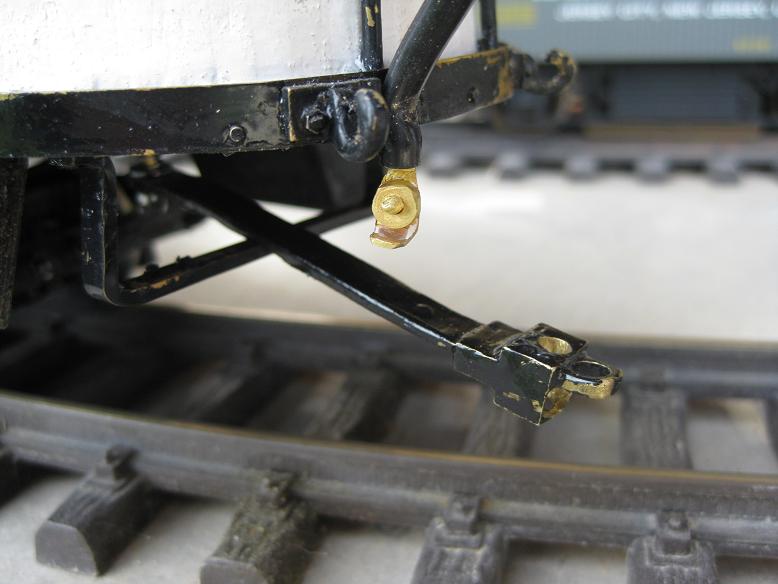

l'enganxall





El bogi motor



Els baixos del remolc



La consola



L'interior del furgó (del que, per cert, em va passar per alt de fotografiar per fora Embarassed )



Allotjament sistema d'obertura de portes



... i de nou en circulació







Bogie motor.



I l'impressionant timoneria del furgó




_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
peps
Trenjardinaire Plus
avatar

Ubicació : vic
Edat : 50
Data d'inscripció : 04/02/2009
Nombre de missatges : 1594

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Ds Nov 13, 2010 10:20 pm

Molt be per tots dos super12 super12 super12 super12 super12 super12 super12 super12
Tren Tren SALUTACIONS Tren
Tornar a dalt Ir abajo
tram47
Trenjardinaire Plus
avatar

Ubicació : Aquitaine, França.
Edat : 70
Data d'inscripció : 23/01/2009
Nombre de missatges : 1487

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Ds Nov 13, 2010 11:40 pm

peps escrigué:
Molt be per tots dos super12 super12 super12 super12 super12 super12 super12 super12
Tren Tren SALUTACIONS Tren
super12 super12 super12 aplaud aplaud aplaud
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Nov 14, 2010 1:08 am

Gràcies Amadeu per les fotos, el vídeo és tot el que vaig poder salvar, 30 minuts estan dedicats a molts peus i imatges similars
Pere
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Nov 14, 2010 3:02 am

Moltes gracias per las fotos Amadeu.


Fins aviat Josep
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Nov 14, 2010 3:06 am

Molt bon video ,Tot un éxit la circulació.

Fins aviat Josep.
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Nov 14, 2010 4:04 am

Gràcies Josep per prestar el teu circuit ha aquesta circulació, per febrer espero tenir l'altra unitat acabada i llesta per funcionar, ja penjare fotos quan acabi la mecanització de les portes,
Pere
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Nov 21, 2010 11:11 am

L'altre tramvia de Baiona ja està en marxa, la unitat motora i la remolcada són de les mateixes característiques i les dues amb bogies, la remolcada sense motors clar

En aquesta foto es pot veure que ja gran part de finestres ja està acabat en una unitat, en l'altra queda posar els plàstics que conformen les finestres i les portes de l'estada de passatge



Aquest mecanisme situat damunt del fals sostre, és un petit motor amb una gran reducció a 3V 1A l'últim engranatge triga 3minuts a donar la volta completa.
Aquest engranatge fa girar un arbre de lleves, que estic construint, cada lleva accionés un polsador durant un temps determinat.
La primera lleva desconnecta els motors de tracció, la segona acciona un altre polsador que obre les portes, la tercera hauria de accionar una targeta de so per a emetre un xiulet, targeta que encara no tinc i que em està sent una mica complicat de trobar com jo la vull, després el tancament amb una altra lleva, volta al xiulet i tornar a activar els motors.
El senyal per activar aquest mecanisme vindrà dels bogies on posaré un polsador que s'activi per contacte en una pestanya en les travesses











Els seients estan pràcticament acabats en les dues unitats, però per manca de peces de microfusió, fins al dia 30 no les tindré, i no puc acabar l'espai de passatge, la il luminació interior és tota amb bombetes en sèrie de 2 en 2 d'12v , sumant 24v.
Aquest era el disseny de mecanismes s'inicia per a la unitat ja acabada, ara serà per a aquesta

Pere
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6892

MissatgeAssumpte: Re: Tren-tram Baiona Vigo   Dg Nov 21, 2010 11:16 am



Aquest és el que estic construint ara
Pere
