 Construcció de una locomotora de cremallera

Veure tema anterior Veure tema següent Ir abajo
AutorMissatge
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Construcció de una locomotora de cremallera   Dj Feb 12, 2009 9:25 pm

En aquet fil veureu la construcció de la loco de cremallera.
La loco es una rèplica de les primeres locos del cremallera de Montserrat
construidas per C´ail en 1892.
Parteixo de un block motor de una loco de cremallera de LGB, La distància
entre eixos no correspont i parteixo el block motor per la mitad, tallo el tros sobrant i enganxo els dos trossos amb dues xapas de llautó de 1,5 mm una per banda ,per fixar les xapas faig servir cargols de M 2 .

Els eixos els faig de nou ,la loco te xasis exterior i els eixos son mes llargs.

Les fotos us dunaran una idea de la construcció pas a pas , i las preguntes seran ben rebudes.



La loco sortin del taller
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dj Feb 12, 2009 9:33 pm

El block motor d´origen



Block motor modificat




Xasis
mage_preview.php?i=185&u=12995746][/url]
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dj Feb 12, 2009 9:45 pm

Prolongació del xasis






Cabina amb diposist d´aigua

Tornar a dalt Ir abajo
ut800035 (†)
Trenjardinaire Plus
avatar

Ubicació : Sabadell
Edat : 56
Data d'inscripció : 21/01/2009
Nombre de missatges : 1444

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dj Feb 12, 2009 9:58 pm

formidable aplaud aplaud aplaud

Sense paraules, una feina de profesional

Joan
Tornar a dalt Ir abajo
TramBlau
Mestre tramviaire
avatar

Ubicació : Barcelona i de vegades la lluna
Edat : 62
Data d'inscripció : 28/01/2009
Nombre de missatges : 6893

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dv Feb 13, 2009 1:29 am

:hola: :appplaud: formidable applaud
José si que és un mestre artesà, ho diu l'aprenent. reverent reverent reverent
S2
Pere
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dv Feb 13, 2009 5:07 am

Gracies perles vostres paraules.




sostre cabina i pota caixa fums

url=http://www.servimg.com/image_preview.php?i=193&u=12995746][/url]

Xasis montat al block motor
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dv Feb 13, 2009 5:27 am



url=http://www.servimg.com/image_preview.php?i=196&u=12995746][/url]



Caldera ja muntadaurl=http://www.servimg.com/image_preview.php?i=198&u=12995746][/url]

Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18330

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dv Feb 13, 2009 9:01 am

bantren escrigué:
... las preguntes seran ben rebudes....

Bé, dons comencem:

Com has fet els rematxes?

Com has fet el dom?

La tapa de la porta de fums, és embutida?

Per fer les bieles, parteixes de perfil de llautó? utilitzes fresadora?

de moment, això.

por

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dv Feb 13, 2009 11:17 am

Hola Amadeu

Els rematxes son fets a pressió

El don es tornejat de una barra de llautó

La tapa de la porta de fums és embutida i te un marc tornejat

Les bieles son fetes amb passamà de llautó de 2mm ,la d´acoblament es fresada.

Fins aviat Josep
Tornar a dalt Ir abajo
E4lok
Trenjardinaire
avatar

Ubicació : Granollers
Edat : 57
Data d'inscripció : 27/01/2009
Nombre de missatges : 791

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 9:02 am

La Geperuda en IIm !!!

La visita a Tona es fa imprescindible.

Josep, ets un mestre, sense dubtes

reverent reverent reverent reverent
Tornar a dalt Ir abajo
http://e4lok.blogspot.com/
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 11:56 am

Hola Antoni

Gracies per les lloanças, no cal exagerar,vosaltres tambe feu bones peças

las Nurias son preciósas.

A Tona us esperem .

Fins aviat Josep
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:11 pm

url=http://www.servimg.com/image_preview.php?i=202&u=12995746][/url]



Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18330

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:17 pm

Em continua cridant l'atenció la tapa de la caixa de fums. Quina tècnica utilitzes per a embotir ? quines eines ?

Les fotos son genials, la locomotora encara més.

:appplaud: :appplaud: :appplaud: :appplaud:

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:39 pm

Hola Amadeu

Ting un bloc de ferru mecanitzat un cul dóu, retallo una xapa de llautó de 3 decimas la escalfo al roig i la deixo refredar, una vegada freda amb un martell de nylon li dono cops amb la xapa dins del cul d´ou i la xapa m´agafa forma del cul dóu.Amb una llima afino el cantell fins ajustarlo al marc tornejat que te
un allotjament i soldar amb estany. facil ?
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18330

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:42 pm

Si, tot és fàcil si se sap com fer-ho.

El cul d'ou m'imagino que és un rebaix, no pas un relleu. Cert?

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:44 pm

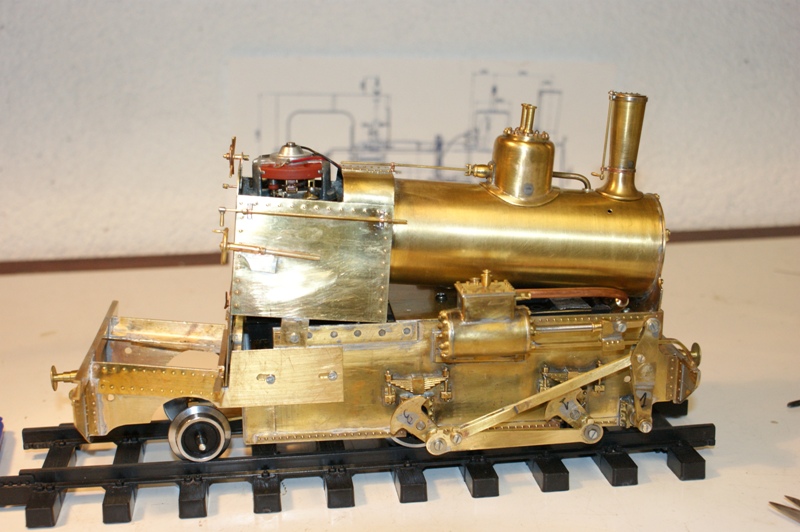

Cabina muntada

url=http://www.servimg.com/image_preview.php?i=208&u=12995746][/url]
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:49 pm

Si Amadeu amb la mecanica cuan es parla de un cul d´ou. es rebaix.
perdona pero es una mica dificil d´explicar, pero sempre es pot fer una demostració.
Tornar a dalt Ir abajo
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:52 pm



Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18330

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:55 pm

Genial !

Espero que el dia en que et visitem circularà per la línia del cremallera.

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:57 pm

La locomotora es acabada exteriorment li falten les prese de corrent, l´interior de la cabina i alguns guarniments.Aixo es mes lent ja veureu les fotos de la loco decorada.

Fins aviat Josep.
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18330

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 8:58 pm

Amb la patxoca que fa en llautó, jo no sé pas si val la pena que la pintis.

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 9:02 pm

Ja ting un video eb es veu el xasis amb les bielas funcionan.

Per cer com puc pasar el video al fòrum.

Josep
Tornar a dalt Ir abajo
Olot
Mestre d'obres
avatar

Ubicació : La Garriga - Vallès Oriental
Edat : 57
Data d'inscripció : 16/01/2009
Nombre de missatges : 18330

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Ds Feb 14, 2009 9:14 pm

El pots pujar a Youtube ( http://www.youtube.com/ ), i després copiar el link. S'explica amb imatges aquí:

http://trenscat.forosactivos.net/manuals-d-instruccions-i-procediements-del-forum-f3/manual-d-instruccions-publicar-un-video-youtube-t9.htm

_________________
Amadeu
Link fotos dels FFCC de la Terrassa
Tornar a dalt Ir abajo
http://www.facebook.com/media/set/?set=a.103809309644593.8678.10
E4lok
Trenjardinaire
avatar

Ubicació : Granollers
Edat : 57
Data d'inscripció : 27/01/2009
Nombre de missatges : 791

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dl Feb 16, 2009 5:28 am

Josep,

Una pregunta, on aconsegueixes les motoritzacions de LGB?

Jo conec una botiga a França que tenen material, "Le train Magique" crec que es diuen.
Els hi he comprat cargols de llautó pel 5 polzades, per internet. Tenen força material per IIm.

Salut!

Antoni
Tornar a dalt Ir abajo
http://e4lok.blogspot.com/
bantren
Mestre constructor
avatar

Ubicació : tona 08551 Osona
Edat : 83
Data d'inscripció : 21/01/2009
Nombre de missatges : 776

MissatgeAssumpte: Re: Construcció de una locomotora de cremallera   Dl Feb 16, 2009 10:56 am

Hola Antoni

El block motor el vaig comprar de segona mà per Ebay, sensa motor, el motor
el vaig comprar al bassar Valira d´Andorra.

Motoritzacions de LGB en surten moltes a Ebay.

AL principi de LGB venia totes les motoritzacions dels seus models, per la
Mallet i la Fairlie vaig agotar els stokcs d´Andorra.

La PIKO ofereix block motors de 2 i 3 eixos a preus raònables.

Fins aviat Josep
Tornar a dalt Ir abajo
Contenido patrocinado




MissatgeAssumpte: Re: Construcció de una locomotora de cremallera

Tornar a dalt Ir abajo

Construcció de una locomotora de cremallera
Veure tema anterior Veure tema següent Tornar a dalt
Pàgina 1 de 1
 Temas similares
-
» El Ferrocarril a Catalunya
» Cremallera de Montserrat
» Projecte construcció locomotora Batignolles
» Locomotora E3 del cremallera de Núria
» Locomotora dièsel DM6 del Cremallera de Núria

Permisos d'aquest fòrum:No pots respondre a temes en aquest fòrum
TRENS.CAT :: Escala 1:22'5 / IIm / G / Via de 45 mm / Altres escales i galges relacionades :: Modelisme a escala 1/22'5 :: Material mòbil (artesà, personalitzat, modificacions)-
Canviar a:
